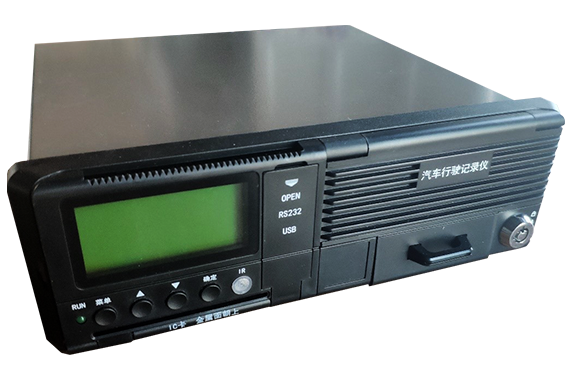

產品概述

　　汽車行駛記錄儀（部標機）采用標準1DIN 結構設計。支持音視頻錄像、音視頻輸出、語音對講、行駛數據記錄、IC 卡登簽、數據打印、實時監控等功能。結合3G/4G（可定制拓展5G通信）無線傳輸技術、定位技術，可以實現視頻錄像、汽車行駛記錄信息的實時上傳。通過控制中心可以實時對車輛進行遠程監控、分析和處理。

　　汽車行駛記錄儀（部標機）符合交通部部標協議（JT/T 794-2011、 JT/T 808-2011、JT/T 1076-2016、JT/T 1078-2016）、國標協議（GB/T19056-2012）等國家相關政策標準，支持與第三方平臺的對接。 可適用于兩客一危、貨運車、出租車、校車等車輛行業監管需求。

功能特點

1）符合國家相關政策標準：GB/T 19056-2012、JT/T 794-2011、 JT/T808-2011、JT/T1076-2016、 JT/T 1078-2016；

2）支持 8 路 720P 或 4 路 1080P 高清視頻實時存儲與上傳，支持H.264/H.265視頻編解碼；

3）支持內置打印機；

4）支持遠程對講；

5）支持1塊2.5寸硬盤（固態/機械）、1張SD卡和1張TF卡循環存儲；

6）擴展接口豐富，支持7寸液晶顯示屏、傳感器、災備USB設備、廣告屏等外設；

7）支持內置WIFI 模塊；

8）具備行車信息采集接口，可采集車輛轉向、剎車、倒車、車速等信息，內置G-sensor，可采集車輛狀態信息；

9）具備斷電保護功能，突然斷電情況下可保障關鍵數據的完整。

安裝操作

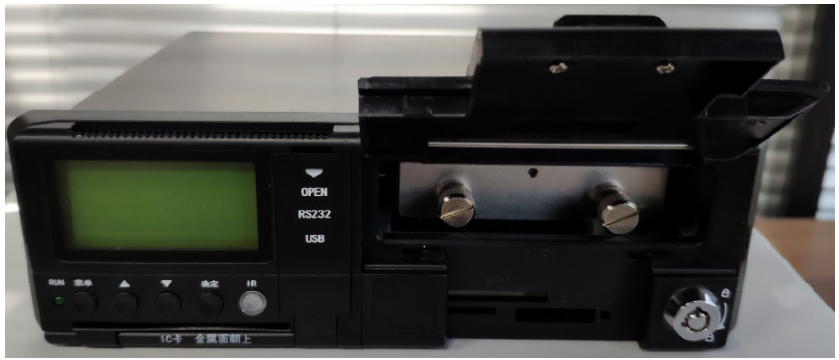

　　用鑰匙將硬盤鎖擰到開鎖狀態，拉動把手打開前蓋板。將硬盤盒兩側的手?jǐn)Q螺絲松開，如下圖：

　　抽出硬盤盒，然后將硬盤放置到硬盤盒內，用配套的4顆平頭螺絲將硬盤固定在硬盤盒上。

　　硬盤固定好后再將硬盤盒推入硬盤槽內，推入時注意硬盤盒下邊緣不要卡主外殼邊沿，若接口阻力較大，可用拇指按住兩顆手?jǐn)Q螺絲中間的位置用力向里推入，確保推到位后擰緊手?jǐn)Q螺絲。

　　若需裝入SD卡和TF卡，則分別將卡插到對應的卡槽內。SIM卡放入卡托內，插入到SIM卡槽內。然后蓋上硬盤蓋板并鎖上硬盤鎖。

打印紙安裝

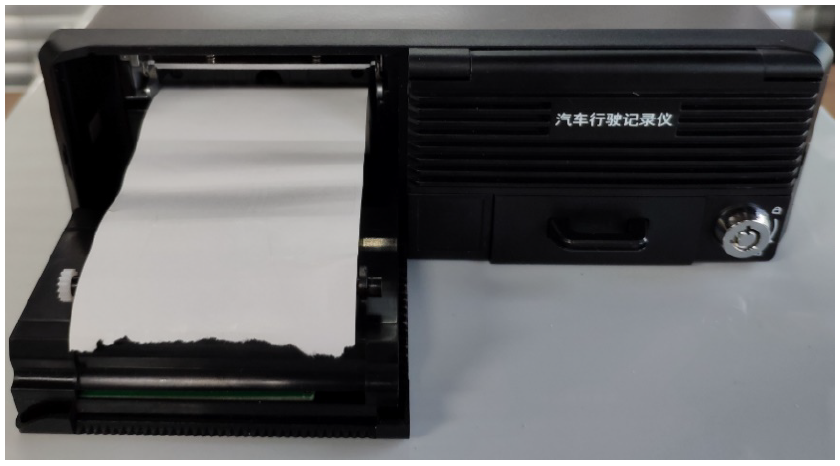

　　從打印口處（液晶屏上方有鋸齒的位置）向外側撥動，將LCD前面板打開，然后將打印紙放進凹槽內，放置前先用指甲或堅硬物體在打印紙兩面劃動，有明顯黑色痕跡的一面向上。如下圖：

　　打印紙放置好后，在關閉LCD前面板前，將打印紙左右兩側置于打印滾軸兩側固定腳之內，然后關好LCD前面板。打印紙安裝好后，進行打印測試，確定安裝無問題。

設置操作

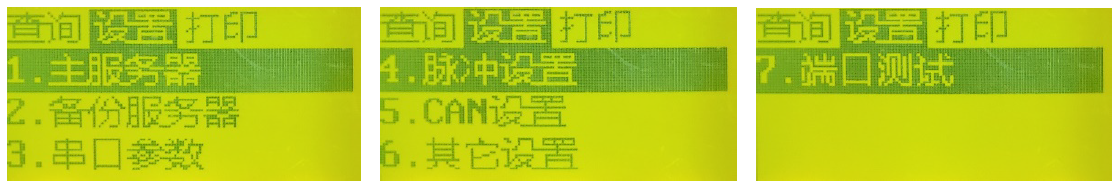

　　在設置二級菜單選擇界面，可進行主服務器設置、備份服務器設置、串口參數設置、脈沖設置、CAN設置、其他設置、端口測試等功能。

　　按上下鍵選擇二級菜單，按確定鍵打印相應內容。

　　設備通過VGA接口或CVBS接口連接顯示屏后，在正常工作狀態下，可通過鼠標在液晶屏上進行操作。

WEB操作

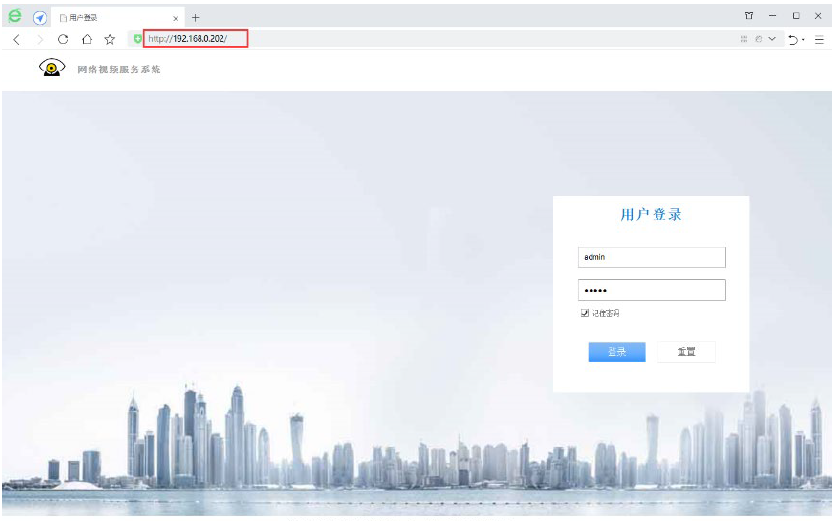

　　將設備通過網絡連接到電腦，在電腦上打開瀏覽器，輸入設備IP地址后回車，進入登錄界面。

　　從web端可對批量設備進行可視化管理，通過管理菜單功能，可查看相關視頻、進行快捷菜單操作、進行錄像查詢、查看設備信息/狀態信息、平臺設置功能界面、網絡設置界面、媒體設置界面、告警設置界面、存儲設置界面、賬戶設置界面等。

遠程操作

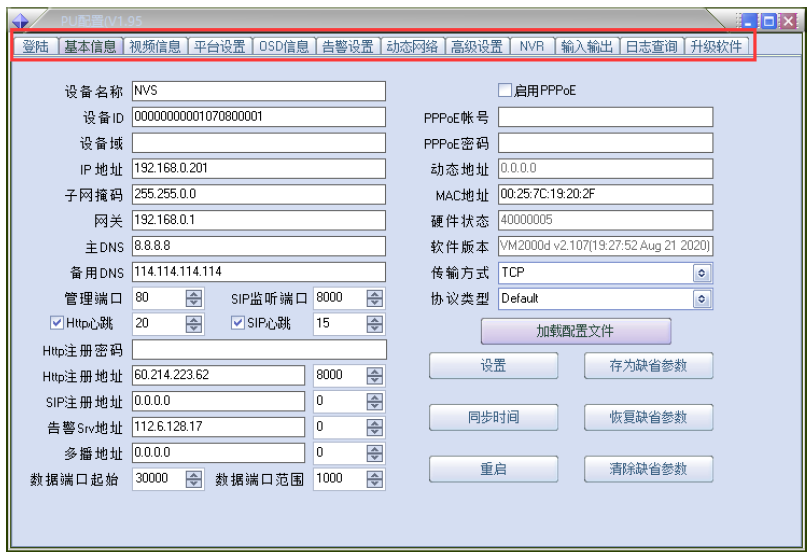

　　打開pucfg軟件，在登錄界面點擊搜索，界面上顯示所有已連接的設備數量，然后在地址欄選擇需要操作的設備地址，點擊登錄。

　　可查看并進行相關操作，比如基本信息標簽、視頻信息標簽、平臺設置標簽、OSD信息標簽、告警設置標簽、動態網絡標簽、高級設置標簽、輸入輸出標簽、日志查詢標簽、升級軟件標簽等。

典型應用

•

  校車安全管理系統

•

  渣土車監控管理系統

•

  駕校培訓車管理系統

•

  環衛車監控管理系統

•

  出租車監控管理系統

•

  公交車智能監控系統

•

  公務車管理系統

•

  貨運車監控管理系統

技術規格

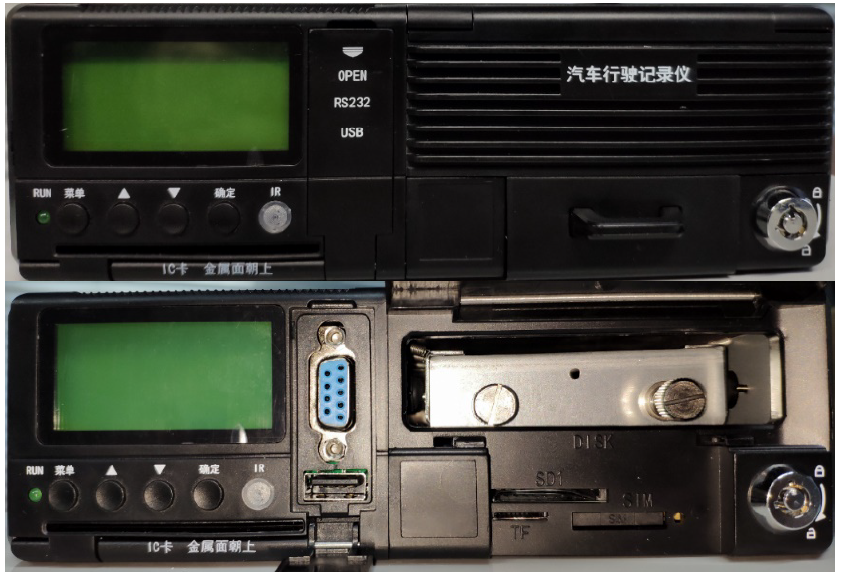

汽車行駛記錄儀（部標機）前面板主要有液晶顯示屏、運行指示燈、按鍵、紅外接口、IC卡槽、RS232接口（中間蓋板下面）、USB接口（中間蓋板下面）、硬盤槽（右側蓋板下）、SD卡槽（右側蓋板下）、TF卡槽（右側蓋板下）、SIM卡槽（右側蓋板下）、硬盤鎖，布局示意圖如下。

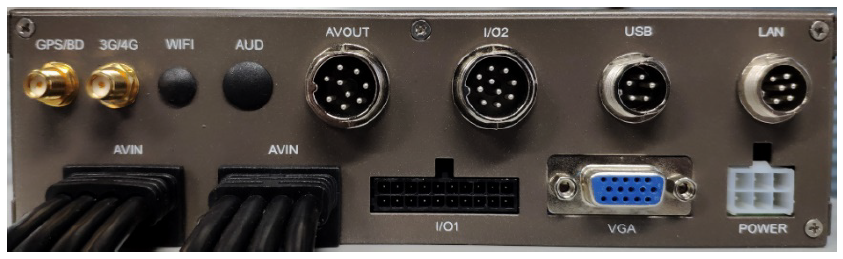

汽車行駛記錄儀（部標機）后面板主要有GPS/BD天線接口、3G/4G天線接口、WIFI天線接口、8路音視頻輸入接口、手咪接口、音視頻輸出接口、IO接口1、IO接口2、災備USB接口、網絡接口、VGA接口和電源接口，布局示意圖如下。

產品文檔

產品選型

• 汽車行駛記錄儀（部標機）

  采用標準1DIN 結構設計。支持音視頻錄像、音視頻輸出、語音對講、行駛數據記錄、IC 卡登簽、數據打印、實時監控等功能，可以實現視頻錄像、汽車行駛記錄信息的實時上傳。

  了解詳情

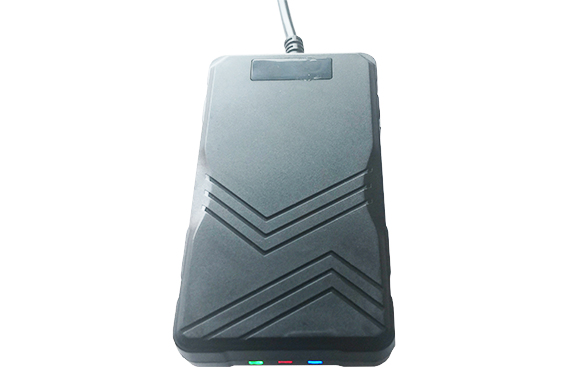

• 4G cat1定位終端

  支持GPS/北斗雙模定位，定位信息通過4G網絡傳輸?shù)胶笈_(tái)進行綜合管理；可通過藍牙對設備進行配置；終端可內置鋰電池，提供斷電告警功能；具有一路開漏輸出接口，可控制外部繼電器動作。

  了解詳情




• 5G智能車載終端

  一款專為車載應用所設計的5G車載終端，可以實現將5G無線信號轉換為千兆以太網、USB 3.1和Wi-Fi 6信號，為車載設備及乘客提供穩定且高速的5G接入。

  了解詳情

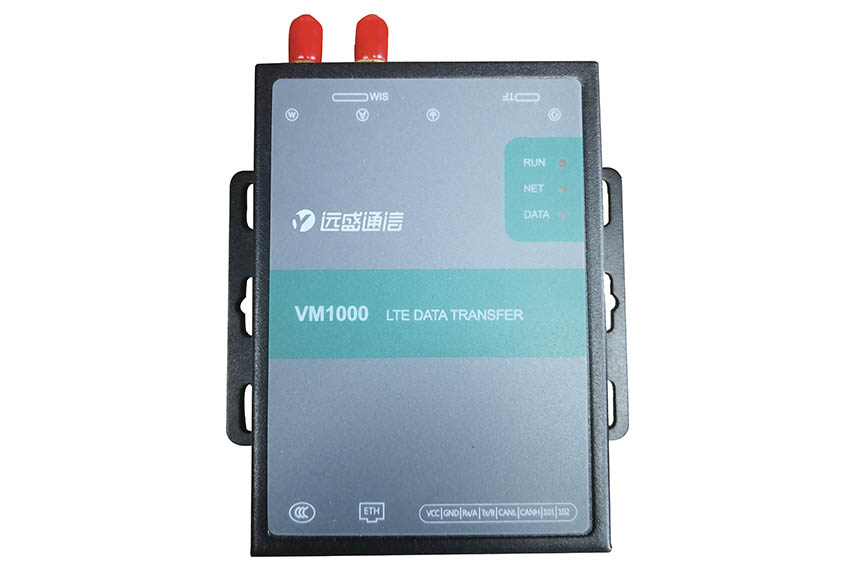

• 4G工業智能網關
