快頻快壓裝置（一次調頻）

快頻快壓裝置（一次調頻）

可配置三組電壓、三組電流的模擬量測量功能，主要采集并網側的電壓、電流二次值?？删_計算出系統頻率、有功功率、無功功率及功率因數，可采集20路開關量變位遙信。

  • 產品概述

  • 典型應用

  • 技術規格

  • 產品文檔

  • 產品選型

    • 產品概述

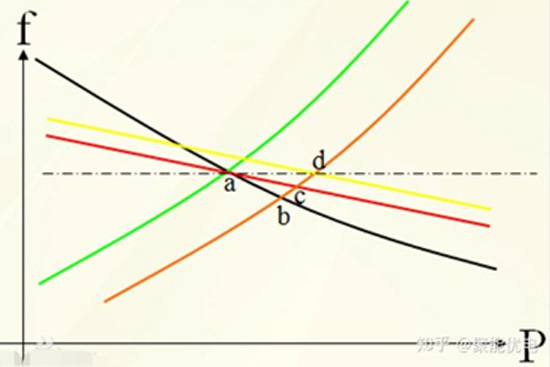

    　　YSD-9100快頻快壓裝置（一次調頻）具備有功功率自動控制（簡稱AGC）功能，能根據調度系統下發的有功調節指令控制站內發電設備的有功功率輸出。具備一次調頻功能，根據系統頻率和有功-頻率下垂特性曲線控制場站的有功出力。

    　　YSD-9100快頻快壓裝置（一次調頻）具備電壓自動控制（簡稱AVC）功能，能根據調度系統下發的電壓和無功調節指令控制站內無功補償設備和發電設備的無功功率輸出。具備快速調壓功能，當系統電壓異常時，可快速控制站內無功設備無功功率輸出穩定系統電壓。

    　　YSD-9100快頻快壓裝置（一次調頻）對電站并網側電壓、電流進行實時采集監視，并根據電網要求通過快速算法實時處理，處理結果通過高速實時通信網下達命令至逆變器或變流器，逆變器或變流器接收命令并完成有功功率和無功功率的調節，調節的結果反饋到Y(jié)SD-9100快頻快壓裝置（一次調頻），YSD-9100快頻快壓裝置（一次調頻）根據調節結果進行實時迭代，完成閉環調節。

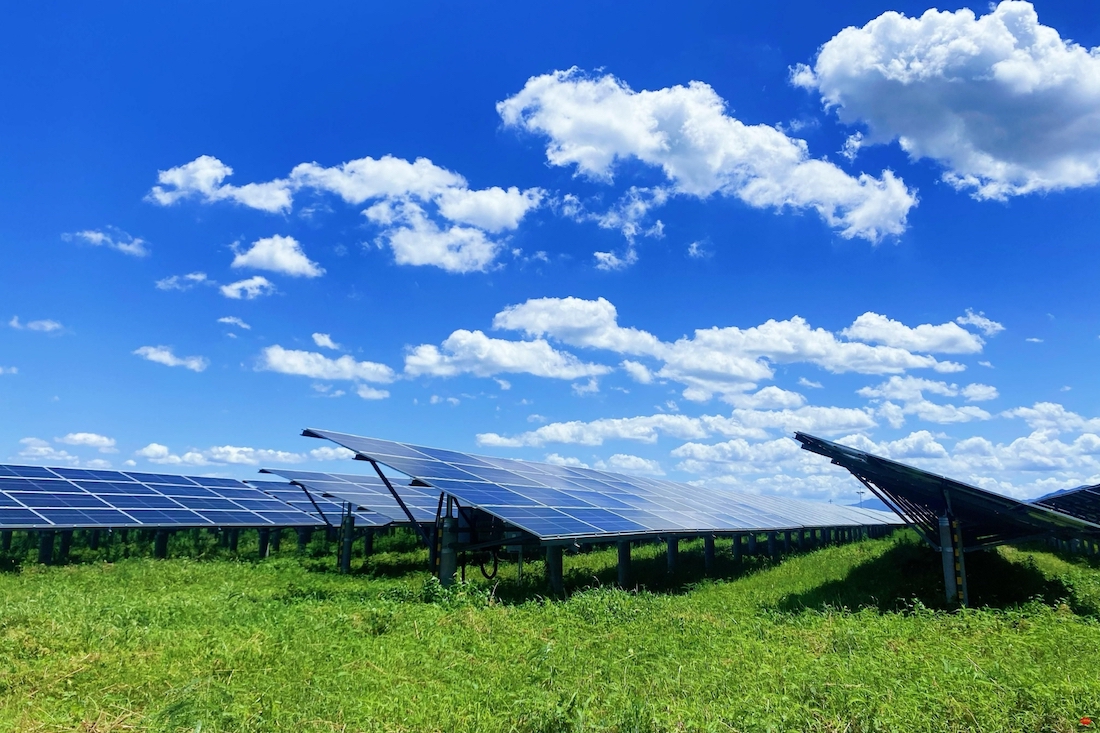

    　　YSD-9100快頻快壓裝置（一次調頻）能夠?qū)崿F(xiàn)光伏電站或風電場的安全、經濟、可靠運行，能夠?qū)崟r穩定電站的電壓和頻率，使新能源電站能夠參與電網的一次調頻、慣量響應及快速調壓，使新能源更友好地接入電網，適應電網的要求。


    功能配置


    1)一次調頻功能

    2)一次調頻在線監測功能

    3)慣量響應功能

    4)快速調壓功能

    5)AGC 功能

    6)AVC 功能


    測量功能說明


    　　快頻快壓裝置（一次調頻）可配置三組電壓、三組電流的模擬量測量功能，主要采集并網側的電壓、電流二次值?？删_計算出系統頻率、有功功率、無功功率及功率因數?？刹杉?0路開關量變位遙信。


    有功功率控制說明


    　　快頻快壓裝置（一次調頻）的有功功率控制的快速有功功率響應功能，有三種有功功率調節模式，分別為恒有功功率模式、恒頻率模式、慣量相應功能。

    　　快頻快壓裝置（一次調頻）的有功功率分配方式主要有三種，分別為等有功裕度分配、等有功容量分配、等有功處理分配。

    　　快頻快壓裝置（一次調頻）的有功功率控制基本功能包括實時向調度系統上送AGC運行狀態、AGC控制模式、增有功閉鎖、減有功閉鎖等信息，實時向調度系統上送一次調頻投入狀態，一次調頻動作、頻率、一次調頻有功調節量等信息。


    無功功率控制說明


    　　快頻快壓裝置（一次調頻）的快速無功功率相應功能可設置三種無功功率調節模式，分別為定電壓控制模式、恒無功控制模式、恒功率因數控制模式。

    　　快頻快壓裝置（一次調頻）的無功功率分配方式有四種分配方式，分為等功率因數分配、等無功裕度分配、等無功容量分配、等無功出力分配。

    　　快頻快壓裝置（一次調頻）的無功功率控制基本功能包括支持電壓調整量指令、電壓目標指令、無功調整量指令、無功目標指令、無功帶寬指令，支持調度下發的實時指令、計劃曲線、本地設定曲線/目標值等多種指令方式。

    典型應用

    技術規格

    （1）與站內監控系統通訊

    快頻快壓裝置（一次調頻）支持MODBUS RTU、MODBUS TCP、IEC60870-5-103、IEC60870-5-104和IEC61850等多種規約與光伏/風機監控系統或AGC、AVC進行通信與數據交互，可將快頻快壓裝置（一次調頻）本身的運行信息上傳給監控系統。

    （2）與調度系統通信

    快頻快壓裝置（一次調頻）可接入遠動，支持MODBUS RTU、MODBUS TCP、IEC60870-5-103、IEC60870-5-104和IEC61850等多種規約與調度系統進行通信與數據交互，接收有功、無功或電壓指令，實現有功、無功控制相關遙信、遙測等信息的上送。

    （3）與逆變器或變流器通信

    快頻快壓裝置（一次調頻）支持MODBUS RTU、MODBUS TCP、IEC60870-5-103、IEC60870-5-104和IEC61850規約的GOOSE、SV等通訊協議，可下發有功、無功控制指令給電力電子設備，采集電力電子設備的運行信息。

    （4）與風機能管系統通信

    快頻快壓裝置（一次調頻）支持MODBUS RTU、MODBUS TCP、IEC60870-5-103、IEC60870-5-104和IEC61850規約的GOOSE、SV等通訊協議，可下發有功、無功控制指令給風機能管系統，采集風機能管系統的運行信息。

    （5）與SVG設備通信

    快頻快壓裝置（一次調頻）支持MODBUS RTU、MODBUS TCP、IEC60870-5-103、IEC60870-5-104等多種規約與SVG設備通信，可下發無功控制指令給SVG設備，采集SVG設備的運行信息。

    產品文檔

  • 遠盛 快頻快壓裝置（一次調頻）YSD9100-說明書

    •

    產品選型
