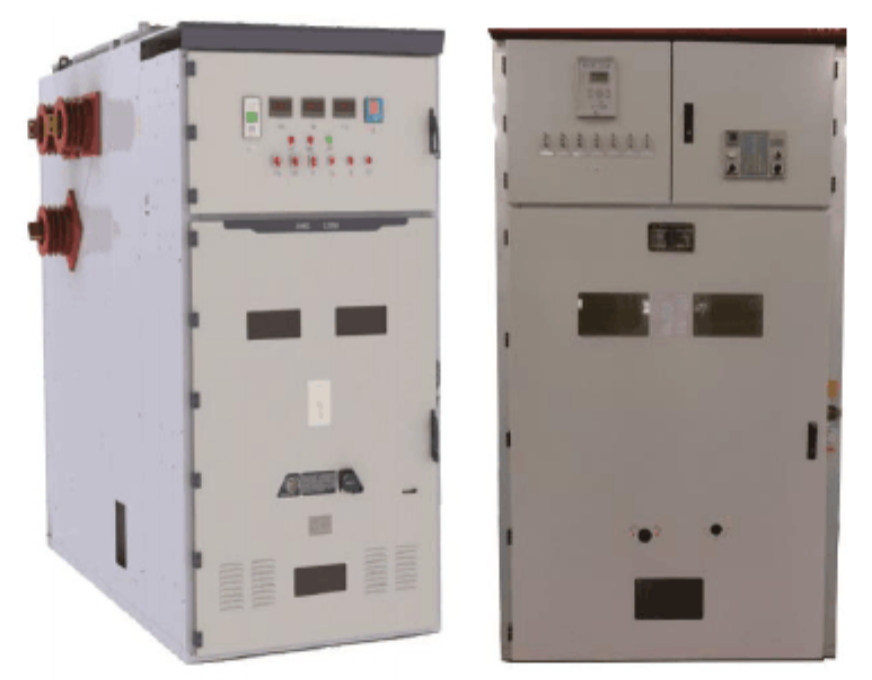

1、電力35kV開關柜基礎知識

　?。?）35kV高壓開關柜定義：35kV高壓開關柜是指額定電壓等級為35kV。在電力系統發電、輸電、配電、電能轉換和消耗中啟通斷、控制或保護等作用的成套配電裝置。

　　（2）35kV高壓開關柜設備：35kV高壓開關柜內部含有高壓斷路器、高壓隔離開關(手車) 和接地開關、避雷器、電流互感器、零序互感器、高壓操作機構、檢測儀表、電纜以及母線等電氣設備。

2、電力35kV高壓開關柜手車基礎知識

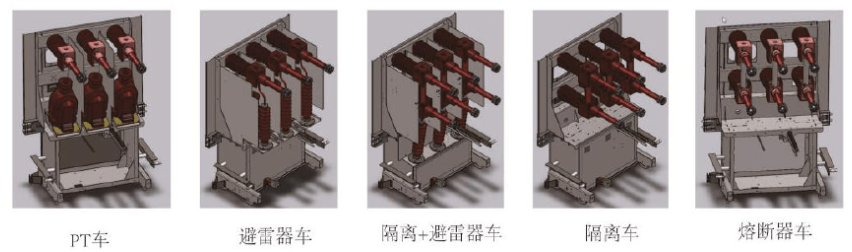

　　手車是35kV高壓開關柜的重要組成不同，手車類型不同，起到的作用也不同。通常手車類型有斷路器手車、電壓互感器手車、隔離手車、避雷器手車、避雷器+隔離手車、熔斷器手車等6種。

　　廣義上來說，35kV開關柜由固定的柜體和可移動部分(簡稱手車)兩大部分組成。開關柜可實現架空進出、電纜進出、母聯、站用變等多種功能。

　　手車在35kV高壓開關柜內有三種位置:工作位置、試驗位置和檢修位置。一般情況下，手車在柜內的位置既能從柜體面板上位置指示器，也可以從觀察窗內看到。斷路器的位置則可以通過手車面板上的分合閘指示器觀察到手車底盤上一般裝有絲杠螺母推進機構和各種機械連鎖機構。開關柜上的二次線與手車的二次線通過航空插頭連接。只有在試驗和檢修位置時，才能插拔航空插頭。

3、電力35kV開關柜基本結構

　　35kV開關柜設有四個獨立的小室，分別為母線室、斷路器室、電纜室和繼電保護儀表室。除繼電保護儀表室外，其他三個小室均設有泄壓通道，當發生內部故障時，伴隨電弧的出現，開關柜內氣壓逐漸升高，頂部裝設的壓力釋放金屬板會自動打開，釋放壓力和排出高溫氣體，確保操作和人員安全。

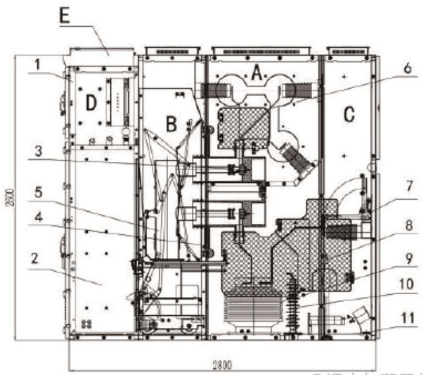

　　如圖所示，A為母線室，B為斷路器室，C為電纜室，D為儀表室，E為頂部控制母線室。

　　35kV開關柜的母線室主要用于安裝主母線和分支母線。主母線貫穿了一條母線上連接的所有開關柜，并通過熱縮套管和隔板隔開，有效防止事故蔓延。主母線一般呈水平方向“品字排列，有利于節約空間。相鄰柜母線一般采用裝有均壓環的套管固定。

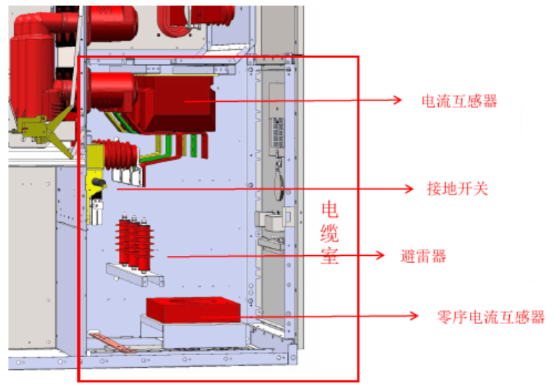

　　電纜室內留有充足的空間裝有電流互感器、電壓互感器、避雷器、接地開關、零序電流互感器等電氣設備。其中電流互感器一般位于電纜室的后壁上，接地開關安裝在電纜室的前面方便電纜接線。

4、電力35kV開關柜的連鎖

　?。?）35kV開關柜五防連鎖的概念：為了防止現場操作人員無意識地實施錯誤的操作，從而導致事故，在開關柜的設計中加入強制聯鎖裝置或采取提示性的措施，包括電氣聯鎖和機械聯鎖。

　?。?）35kV開關柜五防連鎖的含義：1.防止誤合、誤分?jǐn)嗦菲?2.防帶負荷拉合隔離開關或手車出頭;3.防帶電掛接地線;4.防帶地線或地刀合隔離刀閘5.防誤入帶電間隔。

　?。?）斷路器小車位置與斷路器的聯鎖：只有當斷路器處于分位時，斷路器小車才能移動(防止帶負荷拉、合隔離開關或手車觸頭);只有當斷路器小車處于“工作位置”時，斷路器才能合上。

　?。?）接地開關與開關柜后柜門的聯鎖：當接地開關合閘時，電纜室的門才允許被打開，且只有關閉電纜室的門后，接地開關才允許被分閘(防止誤入帶電間隔)。

　　（5）斷路器小車位置與接地刀閘的聯鎖：只有當斷路器小車處于“試驗位置”時，接地刀閘才能合閘(防止帶電合地刀)；當接地刀閘處于合閘位置時，斷路器小車無法向“工作位置”推進(防止帶地刀合閘)。

　?。?）斷路器小車與二次插頭的聯鎖：只有當手車在試驗位置或檢修位置時，二次插頭才能被拔下來;當手車在“工作位置”時，二次插頭被鎖定，不能被拔下。

5、電力35kV開關柜5G無線并網解決方案

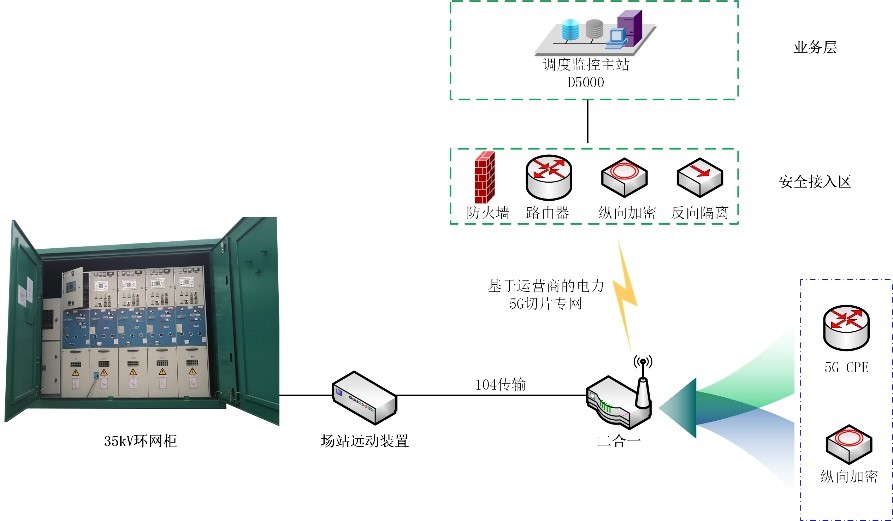

　　電力35kV開關柜傳統并網方式，采用有線光纖并網，并網成本高、施工復雜、建設周期長。遠盛通信公司研發的新款二合一設備，5G縱向加密融合通信網關，可以通過電力5G切片專網進行無線方式并網，向下對接35kV開關柜的場站遠動裝置進行數據對接，對上直接進入電力安全專區，將場站數據接入調度監控主站D5000系統，實現低成本并網。

　　5G縱向加密融合通信網關內置電力5G通信模組，滿足電力調度部門要求的5G電力切片網絡通信要求，同時具備國網縱向加密芯片，可以直接與電力調度主站的縱向加密設備進行對接，滿足電力部門的并網要求。

　　5G縱向加密融合通信網關使用簡單，無需敷設光纖，采用5G無線方式進行電力并網降低了項目建設成本、節約了項目建設工期，同時多功能合一設備，后期維護成本低，是當前電力35kV開關柜5G無線并網的最優解。
