產品概述

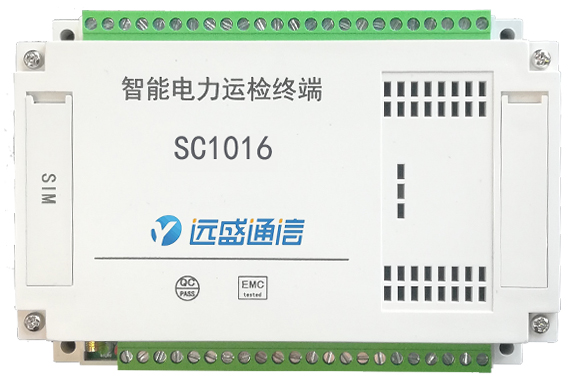

電流電壓運檢終端

外殼尺寸：155mm（長）*110mm（寬）*60mm（高）

　　SC1016是一款智能電力運檢終端，也叫“電流電壓運檢終端”，它可以同時采集16路交流電壓或電流信號，支持通過電力線載波方式發送給集中器、或通過NB_IOT/4G移動無線網絡上傳到云服務平臺；同時可支持電壓/電流的越限檢測，發生異常時，可推送報警消息到后臺，后臺可通過短信、微信公眾號等方式通知檢修人員，引導檢修人員到現場進行處理。

　　SC1016還具有RS232和RS485接口，RS232接口支持標準Modbus協議，可用于配置或數據讀??；RS485接口可支持外接串口設備，例如可接各種傳感器用于采集現場環境數據；另外它具有PWM可調輸出和DC0～10V可調輸出，可用于調節燈光等對應接口的設備；它還具有模擬開關量輸入輸出接口，以及遠程可控的DC12V輸出接口，可用于控制開關或給其它設備上下電。

功能特點


（1）工作溫度-25℃～+55℃，有良好的穩定性

（2）市電供電，供電電壓AC110～220V，頻率50/60Hz

（3）同時采集多達16路交流信號，電壓/電流可選

（4）對外通訊方式多樣，支持RS232串口、電力線載波、NB_IOT或4G，并可作為DTU使用

（5）支持外接RS485傳感器，作為傳感器網關使用

（6）支持PWM或0～10V方式控制照明燈光，可調節亮度用于節能

（7）支持2路數字開關量采集

（8）支持DC12V可控輸出

功能概述


（1）16路交流電壓/電流采集，異常值報警

SC1016可同時采集16路交流信號，其中SC1016支持16路電壓采集、SC1016b支持8路電壓+8路電流采集，SC1016i支持或16路電流采集，采集電流時應搭配電流互感器使用。

SC1016系列支持電壓/電流閾值設置，當電壓/電流超出閾值時，可推送報警信息。

（2）串口網關/DTU

SC1016系列支持標準ModBus通信協議，通信地址及波特率可設置；可外接多種類型的傳感器，并通過電力載波或NB網絡傳到后臺，可作為串口網關使用；傳感器有很多種，比如空氣溫濕度、CO2、光照、PM2.5/PM10、風速風向、火情煙霧、氣壓等等；支持串口數據透明傳輸，可進行串口及網絡數據互轉。

（3）燈光亮度調節

SC1016支持2種調節方式：0-10V和10V PWM。通過控制照明燈光的驅動電源，達到調節燈光亮度的目的，用于節能，典型應用在路燈上。

（4）數字量采集

SC1016支持2路開關數字量輸入輸出，支持輸入DC0-24V，輸出DC3.3V。典型應用是接門磁開關，采集開關狀態。

（5）電力線載波通信

可選電力載波模塊，用于在電力線上進行載波通信，配合集中器進行數據匯總并集中上報到后臺，載波通信符合國網2013標準，模塊內嵌高速 Turbo 解碼引擎，支持高達 256QAM 的增強型調制方式，支持多階中繼功能，128bits AES/SMS4 數據加密，有較強的抗白噪、抗脈沖干擾性能。

（6）無線NB_IOT/4G通信

可選NB_IOT或4G模塊，數據及報警事件等都可以通過無線上傳到云服務平臺。遠程云服務平臺也可以通過無線網絡下發指令給SC1016，進行PWM、0~10V等控制。

（7）DC12V 0.5A輸出

SC1016支持一路DC12V 0.5A電源輸出，可以給外接的采集終端（傳感器類）、控制終端、顯示終端或本地報警器等設備供電。
