產品概述

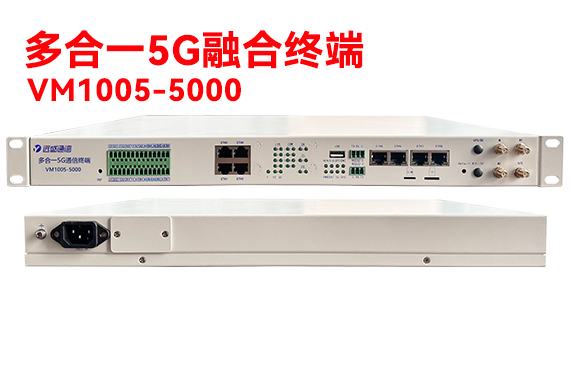

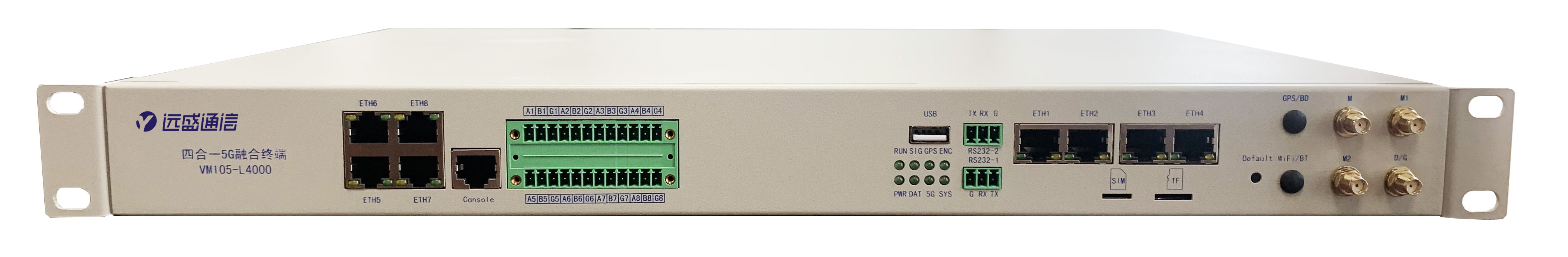

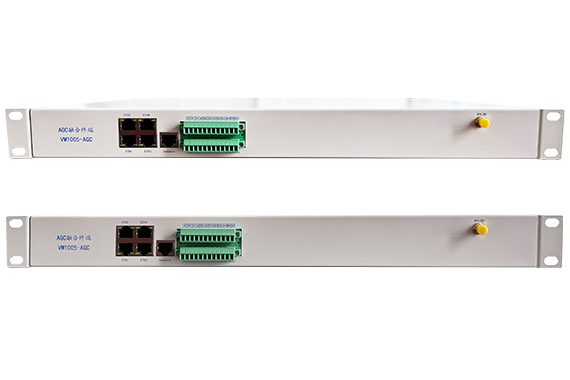

多合一5G融合終端（電力）

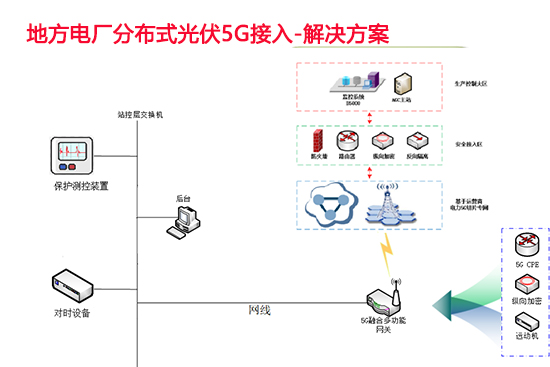

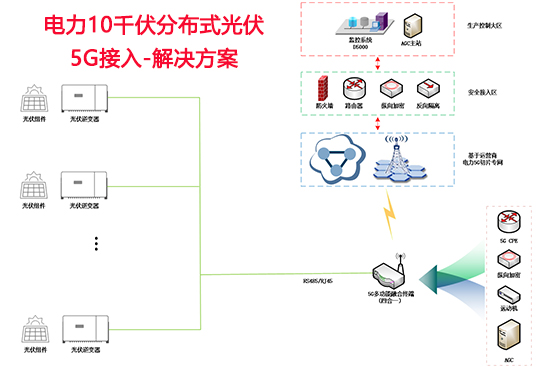

　　多合一5G融合終端融合了5G通信終端、縱向加密、遠動機和AGC控制的功能，滿足10千伏及以上分布式光伏以直采方式接入調度主站，同時進行自動功率控制的功能。

　　5G通信功能，設備內置5G通信模組，設置SA獨立組網模式，通過SIM卡連接5G電力切片專網，進而連接調度主站安全接入?yún)^(qū)，實現和調度主站專網通信。

　　縱向加密功能，設備內置國標電力微型縱向加密芯片，和調度主站縱向加密設備采用SM2加密算法建立加密隧道，實現身份雙向認證、數據加密和訪問控制功能。

　　遠動功能，采集站內運行狀態的模擬量和狀態量，監視并向調度主站上傳，并執行調度主站發往分站的控制和調節命令，最終實現“遙信、遙測、遙控、遙調”功能。

　　AGC自動功率控制功能，接受并自動執行調度主站遠方發送的有功、無功功率控制信號（包括指令方式和功率計劃曲線方式），根據最優策略控制本站功率輸出，確保本站最大有功功率值及有功功率變化值不超過調度主站的給定值，同時向調度主站回傳系統運行調節狀態、參數等信息。

　　容器化app管理功能，支持本地計算機多個容器安裝，單個容器支持部署多個應用軟件，支持本地計算機對APP應用進行啟動、停止、配置、安裝、卸載等操作，支持對APP應用軟件的信息讀取、性能監測。后期設備升級或功能拓展可直接更新內部程序，無需更換硬件設備。

產品優勢

1)全網通5G和4G頻段，NSA和SA網絡模式

2)5G多合一融合天線極簡設計

3)國標電力微型縱向加密芯片

4)支持虛擬數據專用網（APN/VPDN）

5)外殼和系統安全隔離，符合電力安規要求

6)國產高性能CPU/工業級64位通信處理器

7)千兆以太網口，自適應10/100/1000Mbps

8)工業級DDR3內存，適應-40℃~75℃

9)支持700MHz，適配5G多場景應用

10)支持2.4GHz 與5.8GHz 雙頻WiFi

11)支持IPIP、GRE、IPSec隧道

12)支持遠程管理，可WEB配置

13)靜電、浪涌、電快速脈沖群等多重防護

14)SPI防火墻/VPN穿越/訪問控制/URL過濾

15)WDT 看門狗設計，7X24h穩定運行

16)支持GPS/BD雙模定位，遠程定位故障點

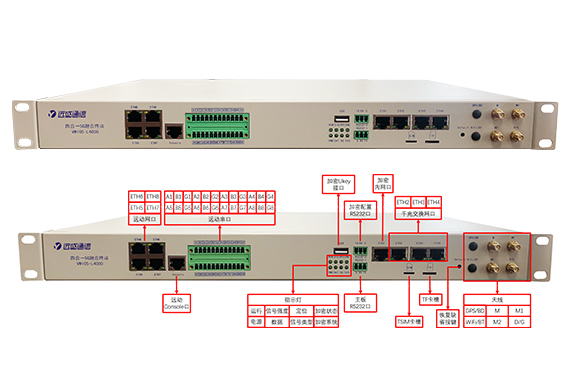

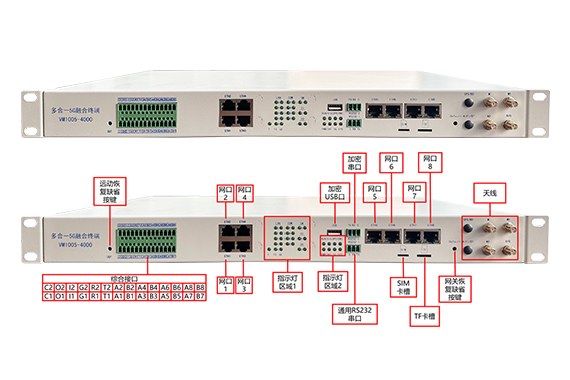

17)工業設備接口豐富：RS485/RS232/USB接口/串口DTU/CAN口/IO接口

18)多協議支持：TCP / IP / UDP / ICMP / IGMP / HTTP / SIP / GB28181 / ONVIF / RTSP / MODBUS / MQTT / OPCUA

19)DC9~30V/反接保護/過壓保護/過流保護

20)19英寸(1U)滿足標準化機房應用

5G網關配置

（1）網口及路由設置

在登錄頁面輸入賬號密碼登錄后進入網口設置頁面，可進行設備的IP地址、子網掩碼、網關、DNS、DHCP服務及路由等設置。

（2）VLAN設置

在VLAN設置頁面，最多可進行8個VLAN的增加、編輯或刪除操作。

（3）串口DTU設置

在串口DTU頁面，可設置傳輸協議、服務器地址、端口、鏈路地址、心跳、以及串口類型和波特率等參數。

（4）DMZ設置

當啟用路由功能時，可設置DMZ主機地址為網內的某臺設備IP，此時訪問本設備移動網絡地址的數據將被轉發到DMZ主機。

（5）隧道/VPN設置

在隧道/VPN設置頁面，可查看隧道/VPN配置列表、或進行增加、修改、刪除操作，當隧道類型選擇為IPSec時，采用積極模式協商、預共享密碼方式，IKE提議加密算法為3DES/SHA1、DH組為MODP1024，ESP加密算法為3DES、認證算法為SHA1，兩端設置應相同，若兩端IP地址可互相訪問，不需要設置本地和對端標識，若兩端IP無法直接訪問（應至少有一端可訪問），可采用用戶標識方式訪問，這種方式下兩端的本地標識和遠端標識相反；當隧道為gre或ipip類型時，本地子網應配置為隧道的本地地址和掩碼。

加密網關配置

（1）加密網關基本信息配置

　　支持SM2算法、支持強校驗、設備標識（設備名稱）、加密認證網關的工作模式、VLAN標記類型、缺省的策略處理模式、缺省隧道協商時間、更換密鑰間隔報文數量、設備描述、是否主動探測對端設備、探測時間周期、探測失敗次數、監測網口流量、監測網口流量時間間隔、一直協商否、是否啟用路徑一致。

（2）加密網關基本路由配置

　　配制路由信息時，先要選擇配置的網絡接口，內網、外網、配網分別對應的頁面都是一張表格。

（3）加密網關隧道信息配置

　　如果是存在配置好隧道信息表，此時將顯示所有已經配置的隧道信息摘要內容。

　　添加隧道：添加一條新的隧道，配置新的隧道信息，導入隧道對端設備的證書信息。

　　修改隧道：選中一條隧道信息后，可以對該隧道信息進行修改。如果需要修改證書信息，導入新證書即可。如果不需要修改證書信息，證書信息為空即可。

　　復制隧道：如果需要配置一條新隧道配置信息，并且列表中存在比較內容相似的隧道，可以選中這條隧道，然后進行復制，然后對信息進行修改，修改隧道名稱。這樣可以減少配置信息的填寫工作。隧道配置信息填寫后，請導入隧道對端設備的證書信息。

（4）加密網關策略信息配置

　　添加策略/端口：選中一條隧道信息，為該隧道添加一條新的策略。新策略添加成功后默認本地起始端口為1，本地終止端口為65535，遠程起始端口為1，遠程終止端口為65535。

　　應用協議：電力專用協議的過濾，DL476，104 等協議。

　　方向策略：可選擇“雙向”、“正向”、“反向”，其中從本地到遠程的方向為“正向”，從遠程到本地的方向為“反向”。如果雙向都需要加密保護，要選擇“雙向”；如僅需要從本地到遠程的方向報文加密，請選擇“正向”，如僅需要從遠程到本地的報文加密，方向為“反向”。

　　復制策略：如果需要配置一條新策略配置信息，并且列表中存在比較內容相似的策略，可以選中這條策略，然后進行復制，然后對信息進行修改，修改策略名稱。這樣可以減少配置信息的填寫工作。

（5）加密網關告警配置

　　根據現場情況，如果上級有內網安全監視平臺，可以將設備告警日志上傳到內網安全監視平臺。
