產品概述

外殼尺寸：125mm×100mm×52mm

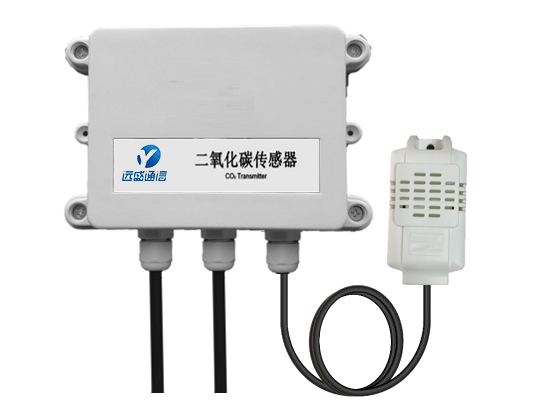

　　遠盛二氧化碳傳感器S100-C：該產品采用壁掛式防水外殼，防護等級高。具備2路RS485通信接口，符合ModBus通信協議，通信地址及波特率可設置，直流9~30V寬電壓供電。

　　遠盛二氧化碳傳感器適用于農業大棚、動植物培養溫室的CO2濃度監測；適用于會議室、教室、展覽館、醫院等人員密集場所的CO2濃度監測；適用于廢水處理、安全生產、井下作業等工業場所的CO2濃度監測。

功能特點

（1）二氧化碳檢測范圍400~5000ppm；

（2）RS485通信，標準ModBus通信協議，通信地址及波特率可設置；

（3）2路RS485，可作為RS485傳感器網關使用；

（4）直流9~30V寬壓供電；

（5）具備電源輸出引線，可為外接傳感器供電。

系統實施框架

　　遠盛二氧化碳傳感器產品具備2路RS485，一路可用于接RS485總線，另一路可用于其他RS485設備接入，便于系統擴展。設備本身采集的數據和從其他RS485設備獲取的數據均可通過接入總線的一路RS485傳送到數據監控中心。

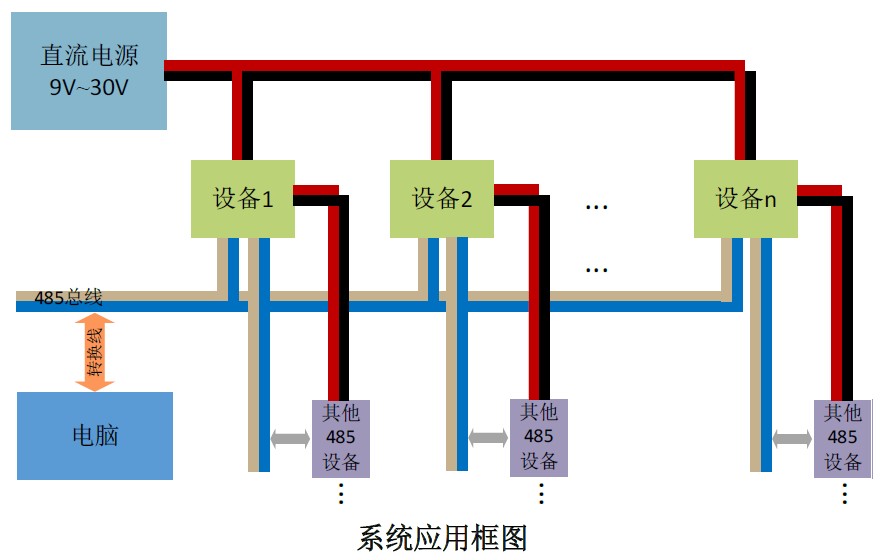

設備系統應用實施框架如下：

圖中設備1~n為傳感器設備，同一總線上的設備需配置為不同地址，最多可配置254個設備地址。

安裝及接線說明

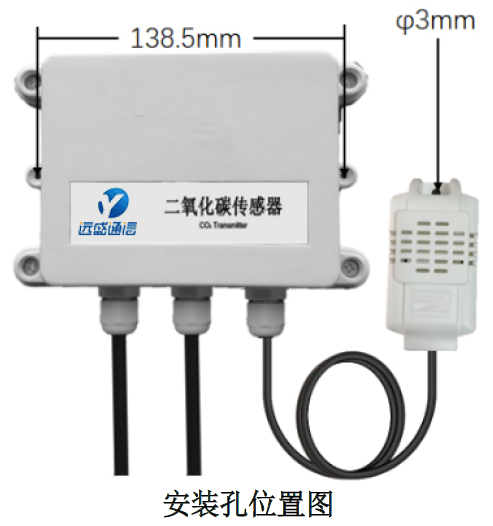

設備安裝孔位置和間距如下圖：

產品采用壁掛式安裝，下圖安裝步驟可供參考，實際安裝可根據現場情況靈活確定。

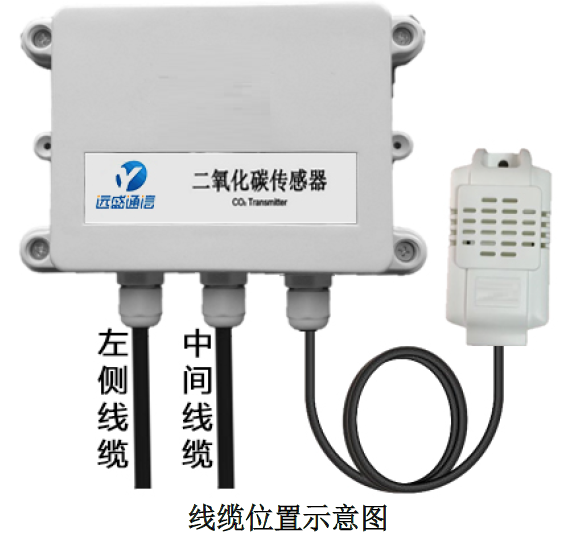

線纜位置如下圖所示：

常見配置問題

（1）通信Lora配置

　　當設備支持Lora時，在無線通信一欄，做以下配置：

通信方式：Lora；

端口：為Lora的信道，不同的大棚盡量使用不同的信道，范圍0～83；

地址：為Lora的模塊地址，缺省為0；

網絡Id：為Lora的網絡Id，當使用相同的信道時，通過網絡id區分網絡，范圍0～255。

　　以上3項應跟大棚主機配置為相同，即一個大棚內的幾組無線傳感器和主機都使用相同的信道和網絡id以及設備地址；不同的大棚使用不沖突的參數，優先選擇不同信道，當信道不夠時，選擇不同的網絡id。

（2）通信NB配置

　　當設備支持NB時，在無線通信一欄，做以下配置：

通信方式：NB-IOT；

端口：7000；

地址：為平臺ip地址。

 　　需要在平臺設備密碼欄填入傳感器NB模塊的IMEI。

典型應用

•

  智能水肥一體化系統

•

  大田農業物聯網監測系統

•

  智慧大棚綜合管理系統

•

  智慧農業大數據平臺

•

  農機監控管理系統

•

  水產養殖自動化控制

•

  畜牧業綜合管理系統

•

  智慧農業物聯網綜合介紹

•

  「果樹管理」-智慧農業物聯網應用

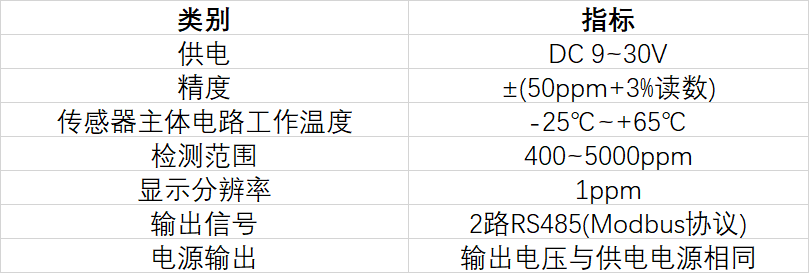

技術規格

產品文檔

產品選型
