1、什么是硬壓板和軟壓板?壓板都有哪些分類

 繼電保護硬壓板狀態在線監測系統-技術規范書

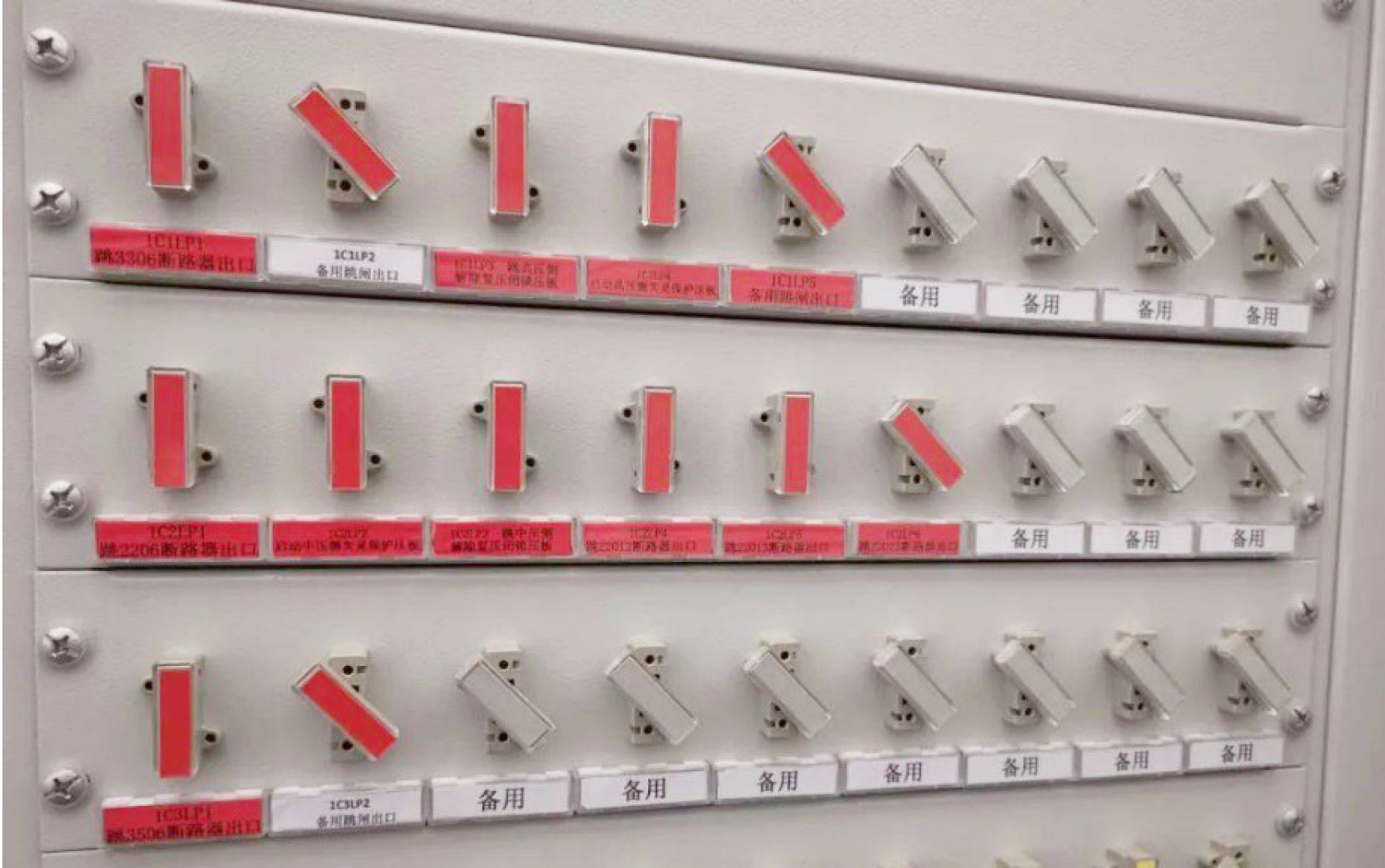

  硬壓板是指保護柜內連接片之類的硬件設備,總的來說就是看得見、摸的著,實實在在的物體。硬壓板是保護裝置聯系外部二次回路的橋梁和紐帶。

硬壓板分類:功能壓板、出口壓板。

  (1)功能壓板的介紹:實現保護裝置的功能(如:差動保護、距離保護、零序保護、復壓過流保護等的投、退。)功能壓板一般為直流24V的弱電壓板。保護裝置里面的24V電源模塊不接地,所以功能壓板的上下端口對地無電壓,所以在測量功能壓板時,必須直接測量壓板上下端口之間的電壓,上下口之間的電壓為24V,表明功能壓板正常;若不是24V且偏差很大,說明功能有問題,需檢查清楚,否則影響相應的保護功能。

  (2)出口壓板的介紹:決定了保護動作的最后結果。出口壓板分為跳閘出口壓板、啟動壓板。跳閘出口壓板:直接作用于需要跳開的開關;一般是直流110V或220V強電壓板。啟動壓板:作為其他保護的開入用,如:失靈啟動壓板、閉鎖有載調壓壓板,復壓閉鎖開放壓板等。啟動壓板一般是直流110V或220V強電壓板,根據回路的不同也有是直流24V弱電壓板。

  而軟壓板是指保護裝置軟件系統的某個功能的投退,如投入、退出某保護和控制功能,可通過修改保護裝置的軟件控制字來實現。軟壓板是程序,可以操作保護保護裝置的液晶面板在裝置內部進行投退;不是實實在在的物體。

  保護裝置軟壓板(控制字)和功能壓板(硬壓板)是“與”關系,如差動保護功能投入,必須是保護裝置內部差動保護軟壓板(控制字)置“1”,同時保護屏柜內的差動保護功能壓板在“投入”位置。


2、繼電保護硬壓板狀態在線監測系統概述

  繼電保護硬壓板狀態在線監測系統包含電網內變電站繼電保護壓板在線監視裝置的技術路線、技術要求、通用要求等內容,為變電站硬壓板狀態監測提供指導。適用于35kV及以上電壓等級變電站的繼電保護壓板在線監視系統建設。

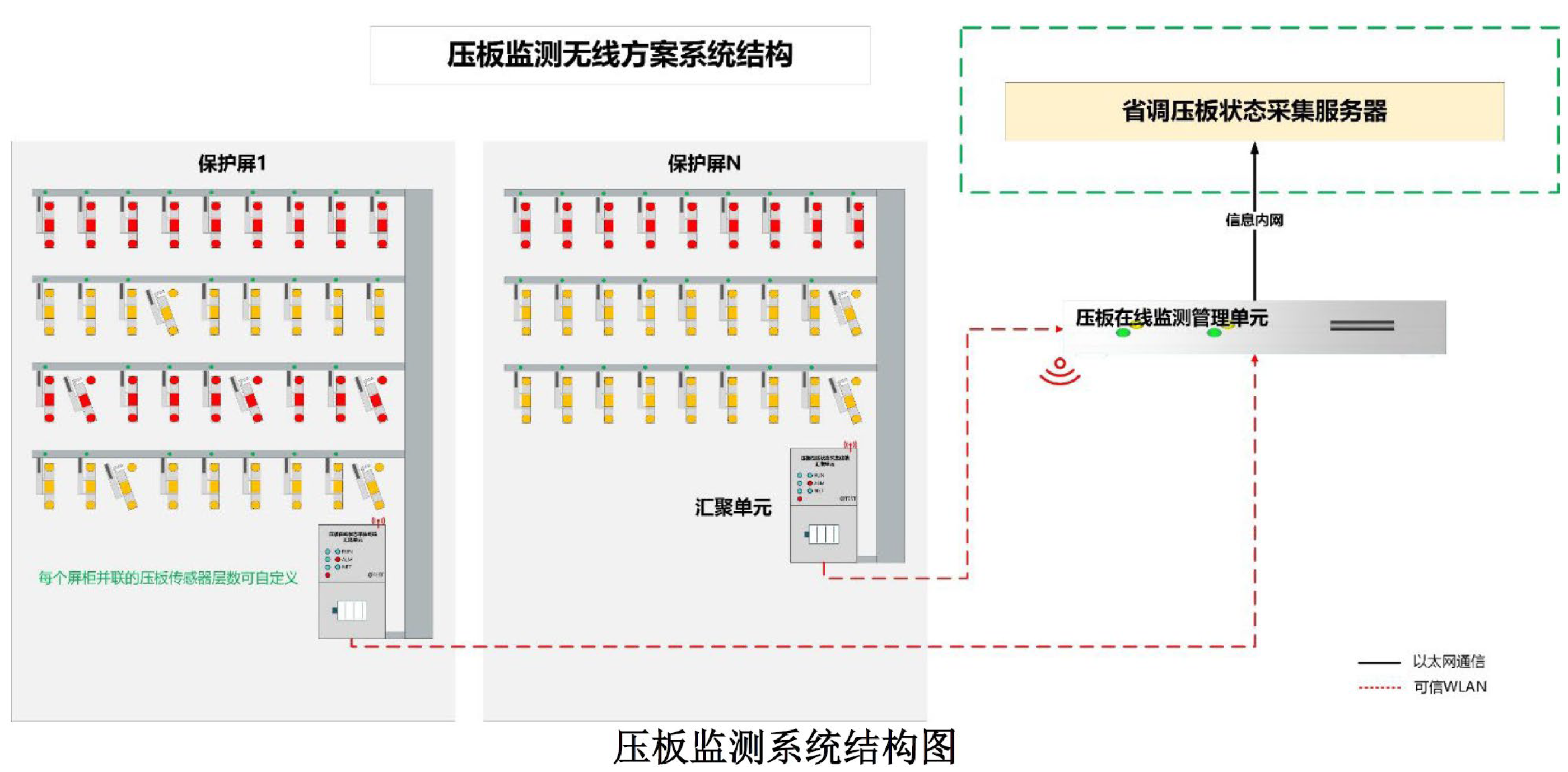

3、壓板狀態在線監視技術路線

繼電保護硬壓板狀態在線監測系統-技術規范書

  壓板狀態在線監視分為三個環節:屏內采集、屏間匯集、信息上送。

(1)壓板屏內匯聚:考慮保護室內屏柜的規模及分布,為確保壓板狀態信息準確性,保護室壓板狀態采集優先采用外嵌有線式磁感應技術路線;為確保施工作業安全性,需穿越屏柜、小室、主控樓遠距離布線或無法在屏柜上打孔的高壓室及室外設備,優先采用外嵌無線式磁感應技術路線。

(2)壓板屏間匯聚:保護室屏間優先采用485有線匯集到管理單元;高壓室及室外設備需穿越屏柜、小室、主控樓遠距離布線,優先采用可信WLAN匯集。

(3)壓板信息上送:匯集過程采用485線纜及可信WLAN的,管理單元均應接入Ⅳ區,并通過壓板在線監視采集服務器(Ⅲ區)將信息上送至調控云。


4、壓板狀態在線監視技術要求

  壓板狀態在線監視分為三個環節:屏內采集、屏間匯集、信息上送。

(1)壓板屏內采集:針對外嵌有線磁感應原理和外嵌無線磁感應原理的壓板采集裝置,應設定不同的技術要求。

(2)壓板屏間匯聚:變電站保護室內屏間通過485有線匯集時,應設計好“數據線纜和電源線纜”的布置,防止施工過程中出現問題;高壓室開關柜、高壓柜的壓板數據采集,通過可信WLAN方式匯集時,應設計好“無線AP”的點位布置,保證可信WLAN網絡覆蓋所有壓板屏柜。

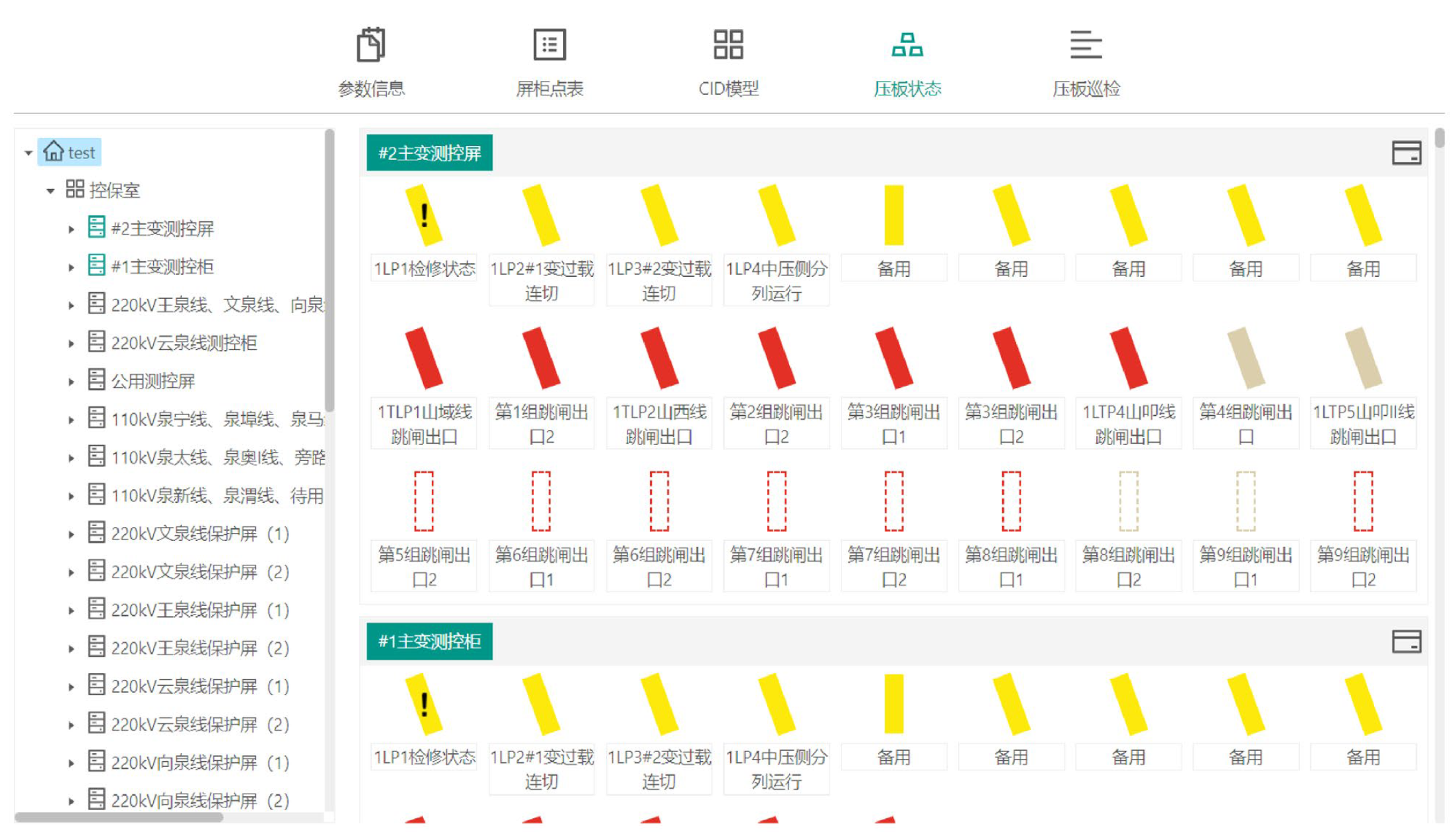

(3)壓板信息上送:管理單元應支持信息內網、二次設備在線監視子站、故障錄波聯網或可信WLAN接入上送的功能,管理單元應有可視化人機界面,便于定位壓板狀態異常原因發生在站端還是主站端,便于運維人員利用人機界面自行修改壓板名稱。


5、壓板狀態在線監視通用要求

 繼電保護硬壓板狀態在線監測系統-技術規范書

(1)壓板在線監測裝置要求:應采用工業級硬件設計,應可靠緊固并確保不松動,確保設備長期可靠、穩定運行,應排除設備自身的安全漏洞風險,具備本體安全防護能力。

(2)壓板施工相關要求:站內實施壓板在線監測裝置施工時,要嚴格按照壓板管理單元和匯集單元的施工工藝進行,并且確保壓板采集單元安裝到位,保證所涉及到的所有產品外觀部分,滿足國網要求。

(3)壓板收資驗收要求:各供應商應具備現場基礎數據的收資工具,驗收時,應開展壓板配置信息及投退狀態變化正確性驗證,每座變電站應有完整的保護壓板信息臺賬,站端壓板在線監視裝置部署完成且接入到省調主站后,應配合主站開展新站接入及驗收。
