一、理解一次調頻的電網運行背景知識

　　發電機的有功功率可理解為原動機的機械功率即汽輪機轉矩×轉速。轉速對應就是發電機頻率。國家規定電網電壓頻率為五十赫茲正負0.2赫茲，對應一對極發電機就是大約三千轉正負八轉。轉矩與蒸汽流量和蒸汽品質有關，蒸汽通過沖轉和在汽輪機中膨脹做功產生轉矩。

　　對于蒸汽品質同一臺機組不同負荷下變化不大，不同機組有的是亞臨界，超臨界，超超臨界，蒸汽品質會有很大的差距。可以看出電廠能通過小幅調節轉速和調節蒸汽流量來調整原動機的機械功率。

　　作為電站運行人員能直接控制的是調節汽輪機進汽調門和加減燃料量，調節進汽調門調整的是蒸汽流量，加燃料量調整的主要也是蒸汽流量（流速）用更多的煤燒更多的水。這兩者的區別是前者調節速度快，后者調節速度慢。

二、一次調頻的隨機特性-電網周波

　　電網周波是隨時間動態變化的隨機變量，含有不同的頻率成分。電網的一次調頻是一個隨機過程。

　　因為系統負荷可看作由以下3種具有不同變化規律的變動負荷所組成：

① 變化幅度較小，變化周期較短，(一般為10s以內)的隨機負荷分量;

② 變化幅度較大，變化周期較長(一般為10s到3min)的負荷分量，屬于這類負荷的主要有電爐、軋鋼機械等;

③ 變化緩慢的持續變動負荷，引起負荷變化的主要原因是工廠的作息制度，人民的生活規律等。

　　一次調頻所調節的正是疊加在長周期變化分量上的隨機分量，這就決定了電網一次調頻的隨機性質。

三、一次調頻中原動機的作用

　　當原動機配置自動調速系統，它的調速器隨機組轉速的變化不斷改變進汽量或進水量，使原動機的運行點不斷從一根頻率特性曲線向另一根頻率特性曲線過渡。

四、電力系統一次調頻的本質

　　系統中所有的發電機都裝有調速器，當負荷變動導致頻率變化時，調速器能感知發電機頻率的變化，自動調節進汽閥開度或?qū)~的開度，改變發電機的有功出力，力求系統功率平衡。

五、電力一次調頻解決了什么問題？

　　主要針對那些變化幅度小，周期短的偶然性負荷波動，當出現這類負荷波動時，發電機組原動機的調速器檢測到轉子轉速的變化（負荷波動導致出現有功功率的不平衡進而導致轉子轉速變化），便相應地增加或減少進汽量或進水量，使得原動機輸出的機械功率能夠跟上負荷的變化（重新達到有功功率平衡）。

　　調整的結果是系統的頻率的確有一定程度的恢復，但不能完全恢復到額定頻率（即無法做到無差調節，只能是有差調節）。

　　一次調頻是系統所有發電機組都參與的，通過調速器進行調整。而且一次調頻屬于細調（不能無限制地增加或減少原動機輸出的機械功率，即帶有一定限幅和死區）。

六、電力系統一次調頻的定義

　　一次調頻是指電網的頻率一旦偏離額定值時，電網中機組的控制系統就自動地控制機組有功功率的增減，限制電網頻率變化，使電網頻率維持穩定的自動控制過程。

　　當電網頻率升高時，一次調頻功能要求機組利用其蓄熱快速減負荷，反之，機組快速增負荷。

七、電力系統一次調頻的運行原理

　　電網的頻率是由發電功率與用電負荷大小決定的，當發電功率與用電負荷大小相等時，電網頻率穩定；發電功率大于用電負荷時，電網頻率升高；發電功率小于用電負荷時，電網頻率降低。

　　基本原理：電網頻率下降時需要加負荷，電網頻率上升時需要減負荷。

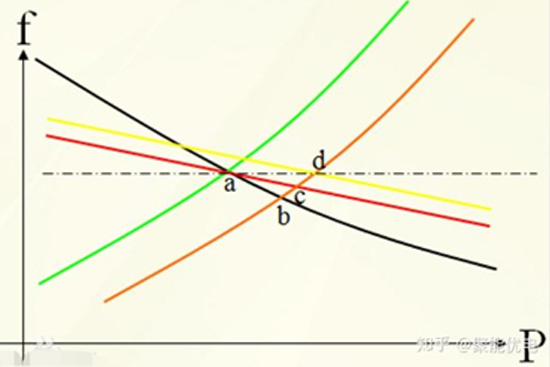

a點：電網負荷穩定，頻率為50Hz

b點：隨著用電負荷增多，電網頻率降低到b點

c點：由于一次調頻的作用，頻率下降有緩解，電網頻率回到c點

d點：在AGC的作用下，使電網頻率恢復到d點，穩定在50Hz

八、傳統電力一次調頻功能總結

　　機組一次調頻功能是指當電網頻率超出規定的正常范圍后，電網頻率的變化將使電網中參與一次調頻的各機組的調速系統根據電網頻率的變化自動地增加或減小機組的功率，從而達到新的平衡，并且將電網頻率的變化限制在一定范圍內的功能。一次調頻功能是維護電網穩定的重要手段。

　　一次調頻可以簡單理解為機組為每臺穩住電網頻率的一個自動閉環調整策略。這個閉環調整策略固化在每臺機組DEH邏輯里面。當電網頻率波動，每臺機組自動增減一定的負荷，這個增減負荷量只與機組的一次調頻性能有關。轉速差和負荷修正曲線是固定的。因此一次調頻試驗在電廠工作劃分上屬于熱工專業。

九、電力一次調頻是一種有差調節

　　在電網并列運行的機組當外界負荷變化引起電網頻率改變時，網內各運行機組的調節系統將根據各自的靜態特性改變機組的功率，以適應外界負荷變化的需要，這種由調節系統自動調節功率，以減小電網頻率改變幅度的方法，稱為一次調頻。一次調頻是一種有差調節，不能維持電網頻率不變，只能緩和電網頻率的改變程度。

十、電力二次調頻是什么？

　　主要針對那些變化幅度較大，周期較長的負荷波動。當出現這類負荷波動時，發電機組原動機的調頻器會相應增加或減少機械功率的輸出。

　　如果這部分機械功率剛好等于負荷變化的功率，則系統的頻率不會變化（即無差調節）；如果這部分功率少于負荷變化的功率，則還需靠各發電機的異常調頻來完成調節，則系統的頻率仍有小幅度偏移（即有差調節）。

　　二次調頻只由系統的調頻電廠來完成，而且二次調頻是粗調，調節幅度較大。

十一、電力二次調頻有哪些方法

　　通過增減某些機組的負荷，以恢復電網的頻率，這一過程稱為二次調頻。二次調頻的實現方法有以下兩種：

1)電網調頻由中心調度所調度員根據負荷潮流及電網頻率，給各廠下達負荷調整命令，由各發電單位進行調整，實現全網的二次調頻。

2)采用自動控制系統(AGC)，由計算機(電腦調度員)對各廠機組進行遙控，來實現調頻全過程，參與該系統的各機組必須具有幾路協調控制系統。

十二、電力二次調頻的解讀

　　二次調頻可以簡單理解為電網為了穩住電網頻率的一個自動閉環調整策略。這個閉環調整策略是在調度AGC上位機。當電網頻率波動，每臺機組接受調度AGC的指令增減一定的負荷，這個負荷量由調度AGC決定。
