產品概述

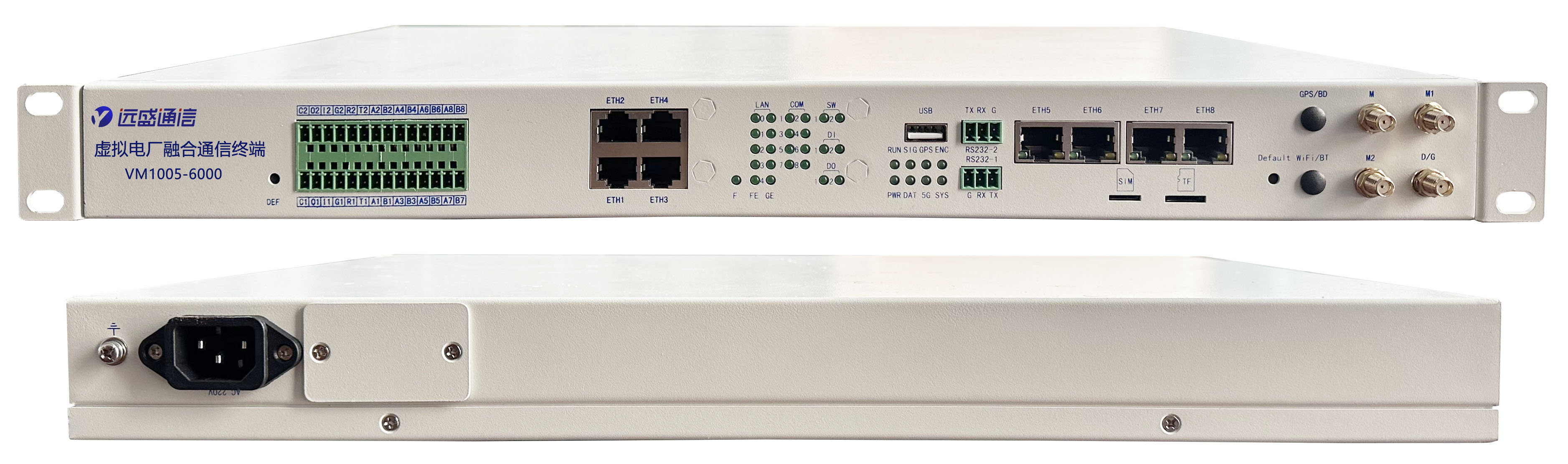

虛擬電廠融合通信終端（VM1005-6000）采用先進的嵌入式操作系統和靈活的模塊化設計，從集約化部署、節約設備投資成本，節省安裝空間等方面考慮，是具備多機合一的一體化采集通信設備。終端內置5G通信模組和縱向加密模塊，同時具備5G通信、數據加密、遠動傳輸、AGC、AVC等功能，在一臺設備中實現多種業務融合，提升維護工作質量和效率。

虛擬電廠功能

實現虛擬電廠文件傳送功能，可通過2種方式把調度主站的文件轉發給虛擬電廠平臺或把虛擬電廠平臺文件轉發給調度主站：

（1）IEC104規約擴展報文應用層透?jìng)鞣绞剑禾摂M電廠融合終端接收到調度主站的文件傳輸指令時，把消息內容透明轉發給虛擬電廠平臺，由虛擬電廠平臺校驗文件完整性并發送回復消息給多合一，多合一把虛擬電廠平臺的回復消息內容透明轉發給調度主站，調度主站可通過有沒有收到回復消息以及分析回復消息內容檢測文件是否發送成功，若未發送成功則延時一段時間后重傳。

（2）文件緩存及轉發方式：虛擬電廠融合終端接收到調度主站的IEC104規約文件傳輸指令時，由虛擬電廠融合終端解析報文內容進行校驗并回復調度主站，當校驗通過時緩存文件，當文件正確接收并完整保存后，多合一檢測虛擬電廠平臺是否在線，若在線則下發文件傳輸指令把文件傳送給虛擬電廠平臺，并記錄文件是否成功發送，若未發送成功則延時一段時間后重傳。

典型應用

•

  整縣光伏可觀可測可控可調-建設方案

•

  整縣光伏多合一5G融合終端接入-解決方案

•

  電力10千伏分布式光伏5G接入-解決方案

•

  地方電廠分布式光伏5G接入-解決方案

•

  電力5G縱向加密融合通信網關-測試方案

•

  電力差動保護5G應用融合網關通信-測試方案

•

  低壓（380V/220V）分布式光伏接入－技術方案

•

  10千伏及以上分布式光伏接入-技術方案

•

  地方電廠分布式光伏并網接入-技術方案

•

  地方電廠及10kV光伏接入典型場景

技術規格

產品文檔

產品選型

• 多合一5G融合終端（四可設備）

  多合一5G融合終端VM1005-5000融合了5G通信終端、縱向加密、遠動對接和AGC/AVC控制的功能，滿足10千伏分布式光伏以直采方式接入調度主站，同時進行自動功率控制的功能。

  了解詳情




• 快頻快壓裝置（一次調頻）

  可配置三組電壓、三組電流的模擬量測量功能，主要采集并網側的電壓、電流二次值?？删_計算出系統頻率、有功功率、無功功率及功率因數，可采集20路開關量變位遙信。

  了解詳情




• 多合一AGC/AVC調節終端

  設備可實時接收調度下發的電壓指令或無功指令，收集并網點、逆變器、無功補償裝置的實時信息和運行狀態，計算并分配目標指令給逆變器和無功補償裝置，實現電網無功電壓控制的功能。

  了解詳情




• AGC融合終端（群調群控終端）

  AGC融合終端（群調群控終端）在分布式電源場地安裝，集成數據采集、加密傳輸、控制、通信等功能用于上送分布式電源實時運行信息至調度端并接收調度端功率控制指令的裝置。

  了解詳情




• 多合一5G融合終端（電網）

  多合一5G融合終端（電網）融合了5G通信終端、縱向加密、遠動機和AGC控制的功能，滿足10千伏及以上分布式光伏以直采方式接入調度主站，同時進行自動功率控制的功能

  了解詳情




• 5G融合通信網關（四網口）

  內置5G通信模組，4路千兆網口，為有線網絡設備提供高速無線上網功能，具有RS232和RS485串口、CAN接口、IO接口等，實現多協議融合通信網關功能。

  了解詳情




• 5G縱向加密融合通信網關

  內置5G通信模組和縱向加密模塊，配合電力主站加密模塊實現通信加密功能，同時它還具有485串口/232串口、CAN接口、IO接口等，可進行接口間協議轉換，具有網絡自診斷功能，斷線可自動重連

  了解詳情




• 智能通信終端（逆變器）

  又稱“光伏逆變器數據采集智能通信終端”，是一款用于分布式光伏逆變器的數據采集、監測、上傳、控制的終端設備。

  了解詳情
