地方電廠分布式光伏并網接入要根據實際情況進行選擇，在有條件的情況下優先選用目前的最新技術，保證整體并網接入的穩定性。不過一般存量站在沒有資金預算的情況下一般不會上最新的設備，具體情況需要具體分析，不管采用哪種接入方式，都必須經地調審批同意。

　　存量地方電廠應優先采用電力調度數據網作為通信通道，因特殊原因?qū)е抡{(diào)度數據網無法覆蓋的存量廠站，經地調審批同意，可以采用運營商無線網絡通信通道。新并網的地方電廠應采用電力調度數據網作為通信通道。

　　調度數據網是為電力調度生產服務的專用廣域數據網絡，是電力調度生產部門之間及電力調度生產部門與發電廠、變電站之間計算機監控系統等實時和準實時數據通信的基礎設施。

1、調度數據網接入方案

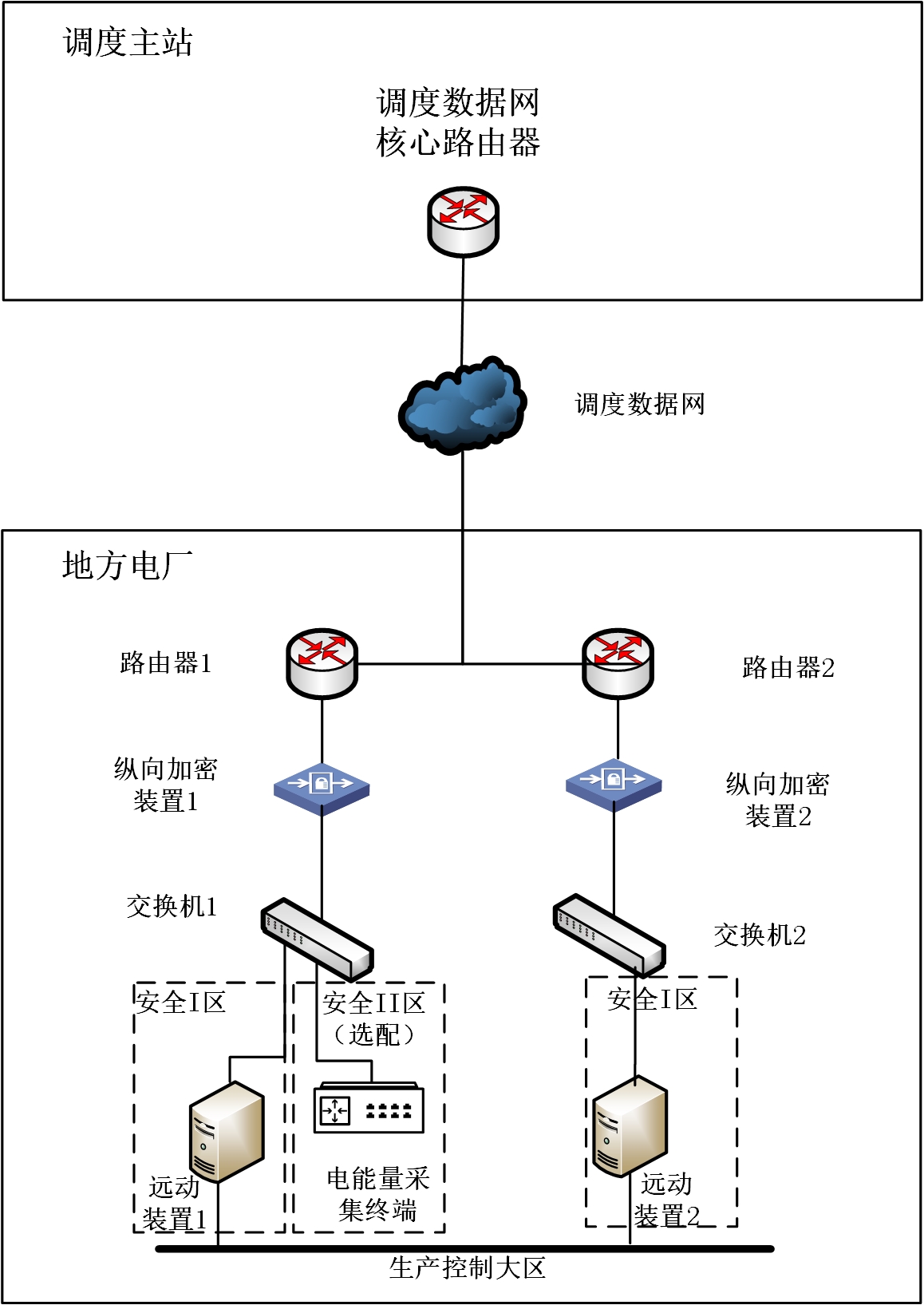

　　地方電廠調度數據網接入典型技術方案如上圖所示，為了方便閱讀，圖中將遠動裝置分別和交換機進行單聯，但在實際應用場景中，遠動裝置是要和兩臺交換機都要連接的，正常使用情況下“一主一備”。

　　電力專用縱向加密認證裝置是部署在生產控制大區的廣域網邊界處，采用認證、加密、訪向控制等技術措施實現電力監控系統數據的遠方安全傳輸以及縱向邊界安全防護的裝置；遠動裝置是指對牽引供電設施實行遠距離集中監控的裝置，具有遙控、遙信、遙測等功能；交換機用于用戶之間可以相互通話，也可以與網絡終端的用戶相互通話。

　　地方電廠調度數據網接入典型技術方案的主要設備列表如下：

（1）遠動裝置：具備遠動通信功能*2臺；

（2）調度數據網設備：路由器*2臺、交換機*2臺、縱向加密裝置*2臺；

（3）網絡安全監測裝置（II 型）：實現廠站服務器、工作站、站控層交換機及安全防護設備等生產控制大區設備的監測*1臺；

（4）電能量采集終端（選配）：滿足電能量采集傳輸要求*1臺。

２、無線網絡接入方案

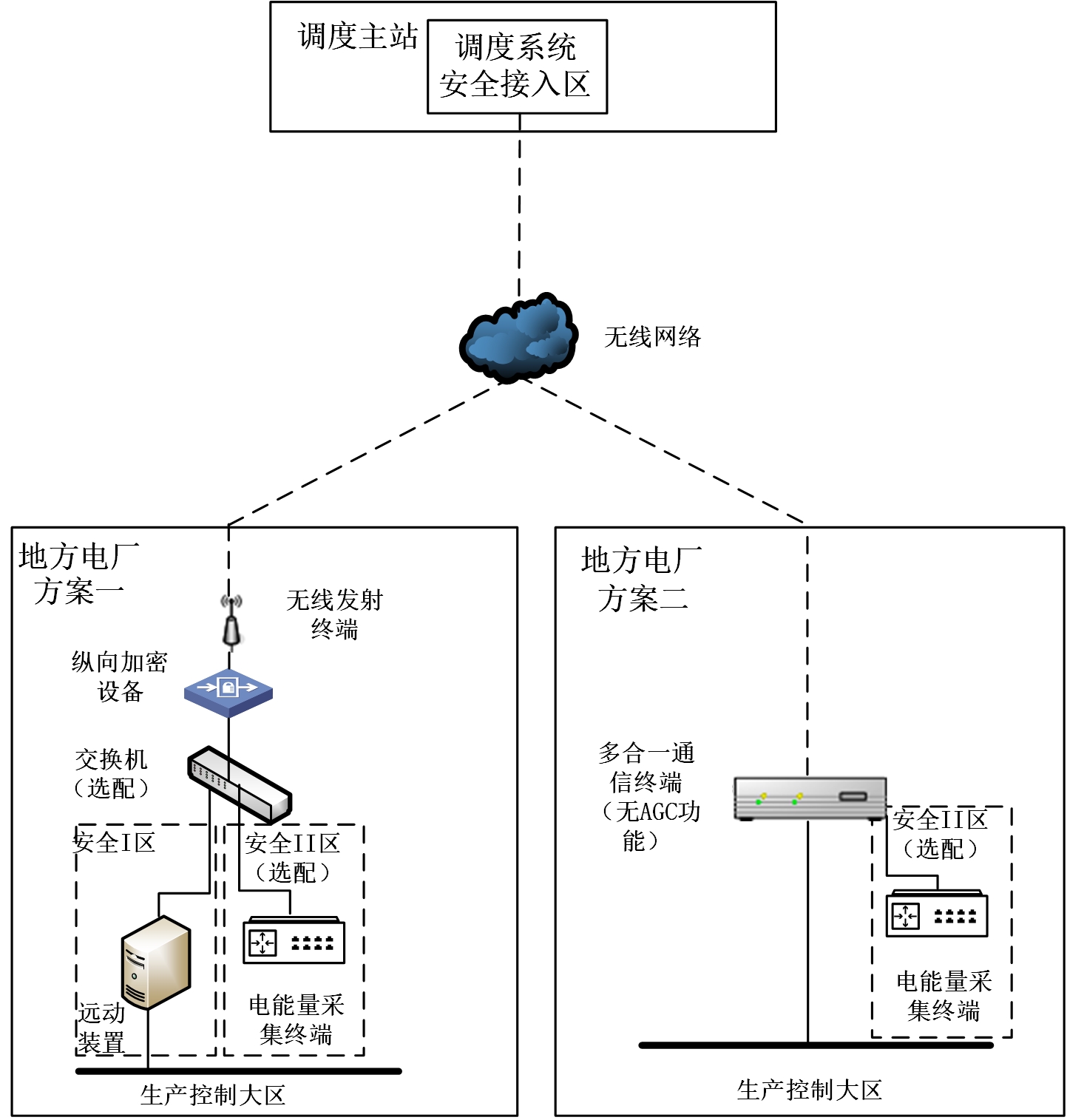

　　以上是地方電廠無線接入典型技術方案圖，其中交換機為選配，因為當遠動設備只和縱向加密設備連接時，所需的接口較少，不再需要交換機來進行接口拓展，但調度數據網接入方案中，因為所有關鍵設備要求“一主一備”，出現故障時能進行切換，所以各設備之間的接口需求量大，交換機為必選項。

　　當電廠不具備調度數據網接入條件時，可采用無線接入的方式。無線接入不需要光纖和有線網絡，對于比較偏遠地區來說建設成本會低很多，對現場設施要求低，只要有網絡信號的地方就能使用。

方案一：僅替換網絡傳輸部分

　　地方電廠無線網絡接入方案的本質是解決網絡傳輸問題，因此可以將調度數據網中的有線網絡傳輸替換為無線網絡傳輸，目前可選方案是要求遠動裝置本身要具備無線通信功能。

　　無線網絡接入方案主要配置清單如下：

（1）遠動裝置：具備遠動通信功能*1臺；

（2）網絡及安全設備：無線發射終端*1臺、縱向加密設備*1臺；

（3）交換機（選配）：二層交換機*1臺；

（4）電能量采集終端（選配）：滿足電能量采集傳輸要求*1臺。

　　但因為遠動裝置本身價格較高，集成無線通信功能之后更是達到單價10萬元以上了，如果要求電廠直接更換具備通信功能的遠動裝置會造成很大的經濟壓力。

　　鑒于這種情況，我公司目前應用比較多的是“縱向加密+5G CPE”的產品模式，只需要替換掉縱向加密模塊即可，整體成本可以降低70%左右，無論是維護成本還是替換成本都降低了非常多，深受電廠用戶好評。

方案二：采用融合終端

　　鑒于目前設備無論是穩定性還是功能適配性都在不斷增強，為了適應整個行業發展需要，我公司現研發了多合一5G通信終端，能同時實現5G通信、縱向加密、遠動傳輸?shù)裙δ?，整體方案替換更加便捷，能夠大大降低維護成本和替換成本，給地方電廠及分布式光伏并網接入提供了一種新的選擇。

　　無線網絡接入方案主要配置清單如下：

（1）多合一通信終端（無AGC功能）：實現無線通信、數據加密、遠動傳輸?shù)裙δ?1臺；

（2）電能量采集終端（選配）：滿足電能量采集傳輸要求*1臺。

說明：《整縣光伏可觀可測可控可調-建設方案》、《地方電廠分布式光伏并網接入-技術方案》、《10千伏及以上分布式光伏接入-技術方案》、《低壓（380V/220V）分布式光伏接入－技術方案》幾個方案為成體系方案，請結合閱讀。
