調度主站建立安全接入?yún)^(qū)，運營商在主站搭建好UPF服務器，分站部署5G切片信號。分站業務包括遠動業務、電能量采集終端業務、故障錄波業務等，在分站通過交換機設備匯集，再經過縱向加密設備進行加密，然后由5G融合通信網關通過無線與調度主站實現通信。

　　以濟南局測試為例，配置以5G融合通信網關設備為例，其他設備配置參考配置手冊。

　　濟南局網絡規劃，主站實時網絡網段37.113.0.1-126/25，劃分VLAN199,網關為37.113.0.126，主站縱向加密地址37.113.0.120，遠動前置服務器為37.113.0.1-2；非實時網絡網段37.114.0.1-126/25，劃分VLAN299，網關37.114.0.126，主站縱向加密地址37.114.0.120，遠動前置服務器為37.114.0.1-2（模擬，暫時無具體業務）。

　　注意：限于篇幅，本文不對具體場景下的具體配置做說明，如需詳細文檔請聯系我公司技術。

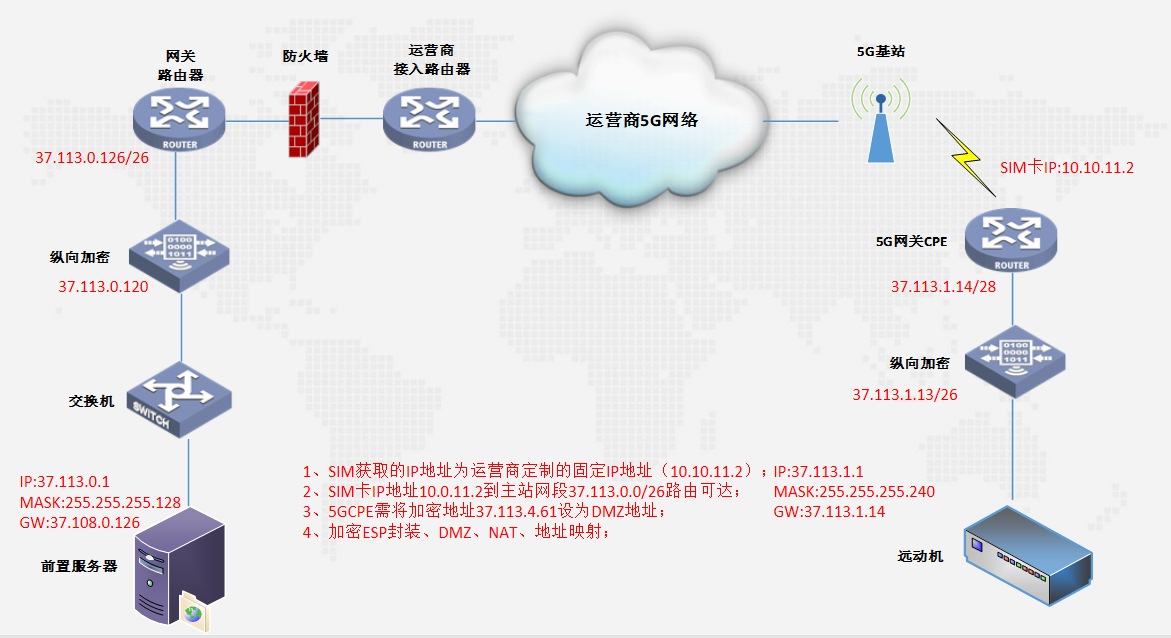

場景一：分站單遠動接入方式

　　此種應用場景下主站網絡設備可不做VLAN規劃，若考慮后期非實時業務增加需要，可劃分VLAN為199。

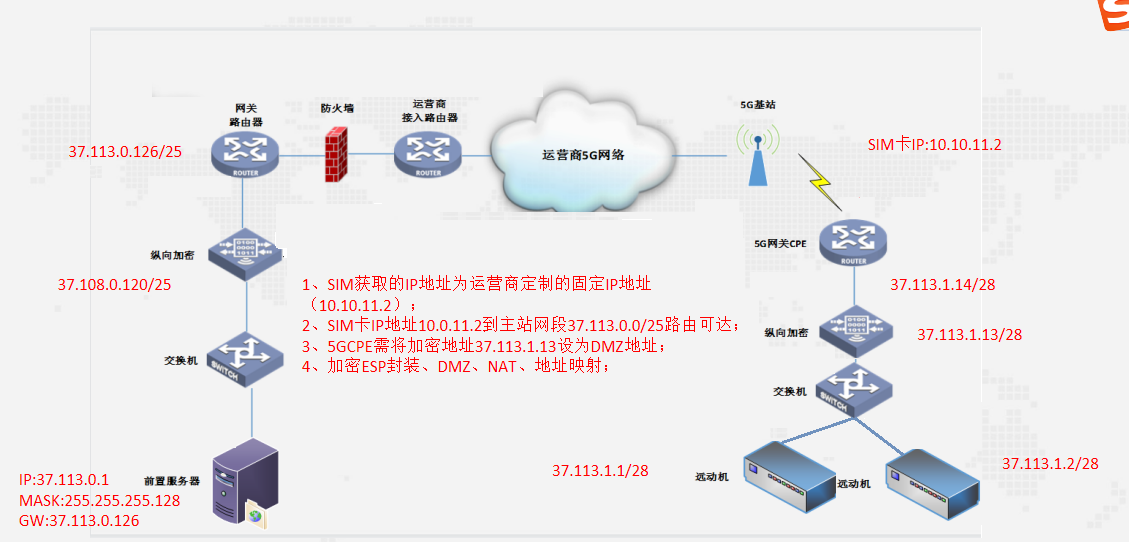

場景二：分站雙遠動接入方式

　　雙遠動機接入方式和單遠動機接入方式配置基本相同，需在分站增加一個交換機，將兩臺遠動機數據接入縱向加密設備。

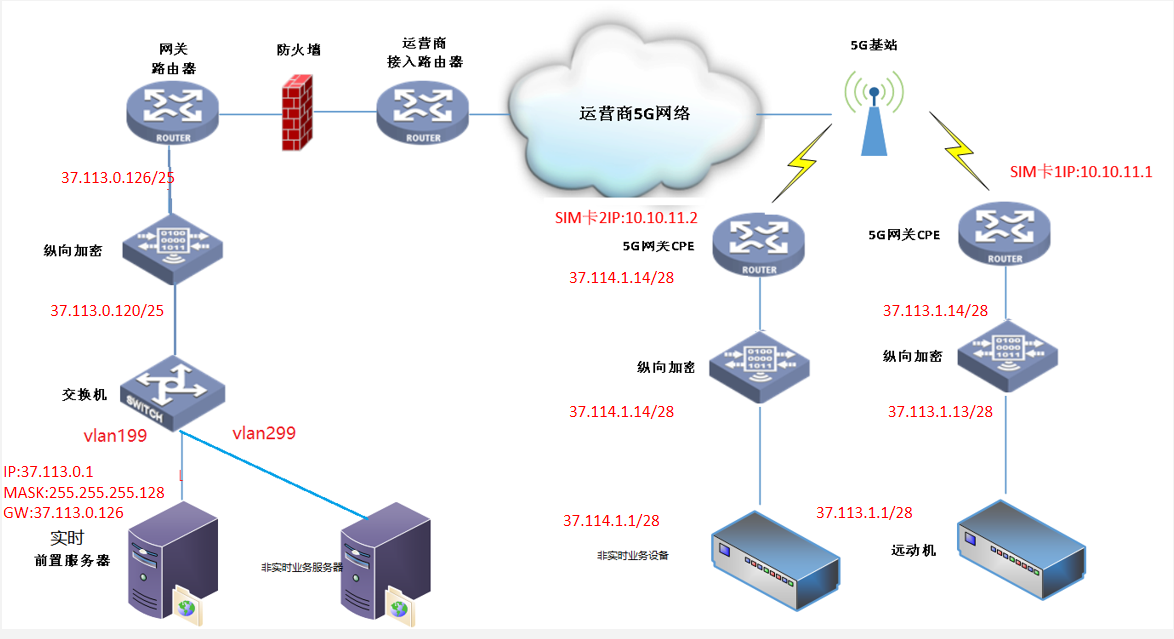

場景三：主站有多個vlan，實時和非實時業務分別接入方式

　　分站兩CPE、兩臺縱向加密組網，主站vlan劃分情況：此種應用場景下主站網絡設備劃分vlan199為實時業務，vlan299為非實時業務。

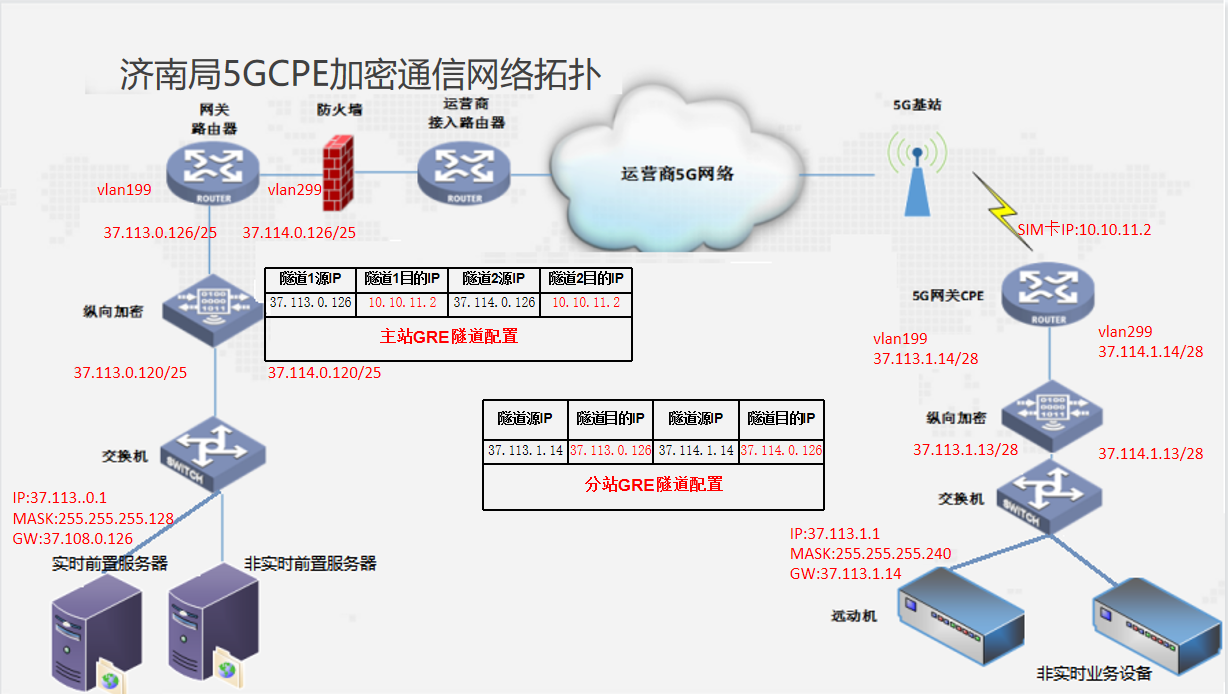

場景四：分站和主站啟用GRE隧道方式

　　主站vlan劃分情況：此種應用場景下主站分站網絡設備劃分vlan199為實時業務，vlan299為非實時業務。

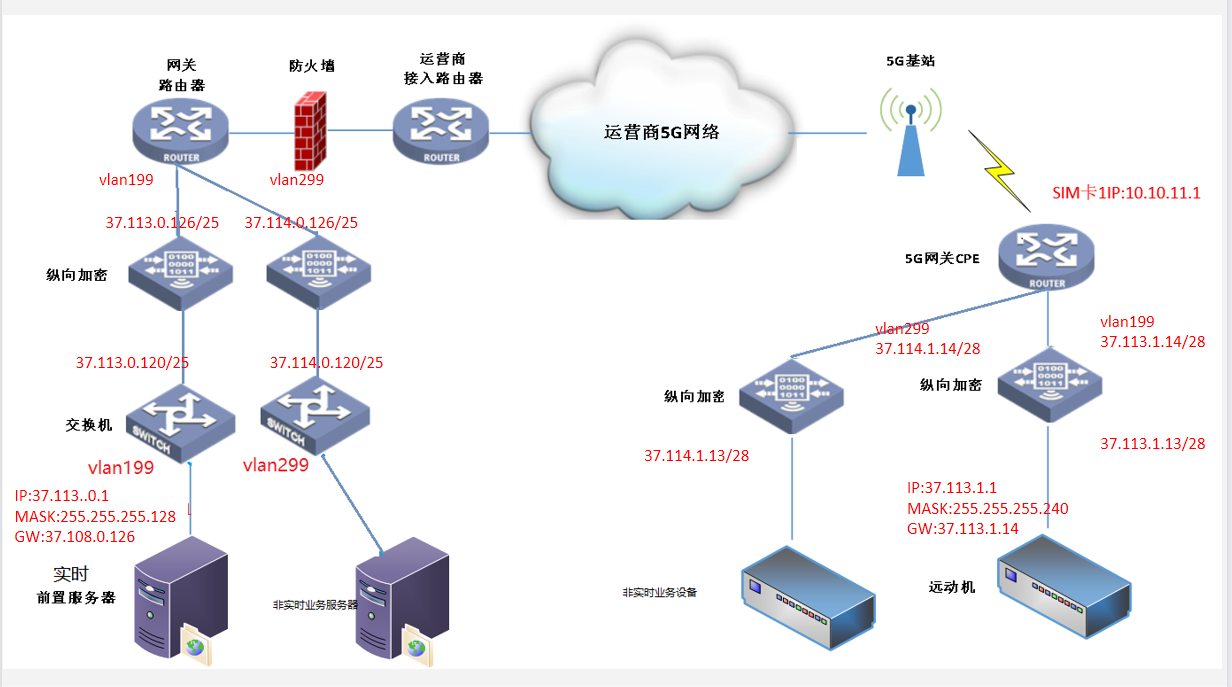

場景五：主站實時業務和非實時業務縱向加密由不同加密承載，分站CPE劃分VLAN

　　主站vlan劃分情況：此種應用場景下主站分站網絡設備劃分vlan199為實時業務，vlan299為非實時業務，主站分站實時非實時業務站內單獨組網。

說明：《整縣光伏可觀可測可控可調-建設方案》、《地方電廠分布式光伏并網接入-技術方案》、《10千伏及以上分布式光伏接入-技術方案》、《低壓（380V/220V）分布式光伏接入－技術方案》幾個方案為成體系方案，請結合閱讀。
