10千伏及以上分布式光伏并網接入要根據實際情況進行選擇，在有條件的情況下優先選用目前的最新技術，保證整體并網接入的穩定性。具體情況需要具體分析，不管采用哪種接入方式，都必須經地調審批同意。

　　10千伏及以上分布式光伏以直采方式接入調度機構，可采用電力調度數據網、無線網絡兩種方式，接入的數據需滿足調度數據采集范圍及頻率需要。

　　AGC自動增益控制電路的作用是：當輸入信號電壓變化很大時，保持接收機輸出電壓恒定或基本不變。

　　因此對AGC電路的要求是：在輸入信號較小時，AGC電路不起作用，只有當輸入信號增大到一定程度后，AGC電路才起控制作用，使增益隨輸入信號的增大而減少。

　　電力監控系統網絡安全監測裝置（II型）主要部署于變電站、發電廠等生產控制大區，實現對電力二次系統服務器、工作站、網絡設備以及安全防護設備的實時運行監視、安全事件處理、實時通信、服務代理、本地安全管理等功能。

1、調度數據網接入方案

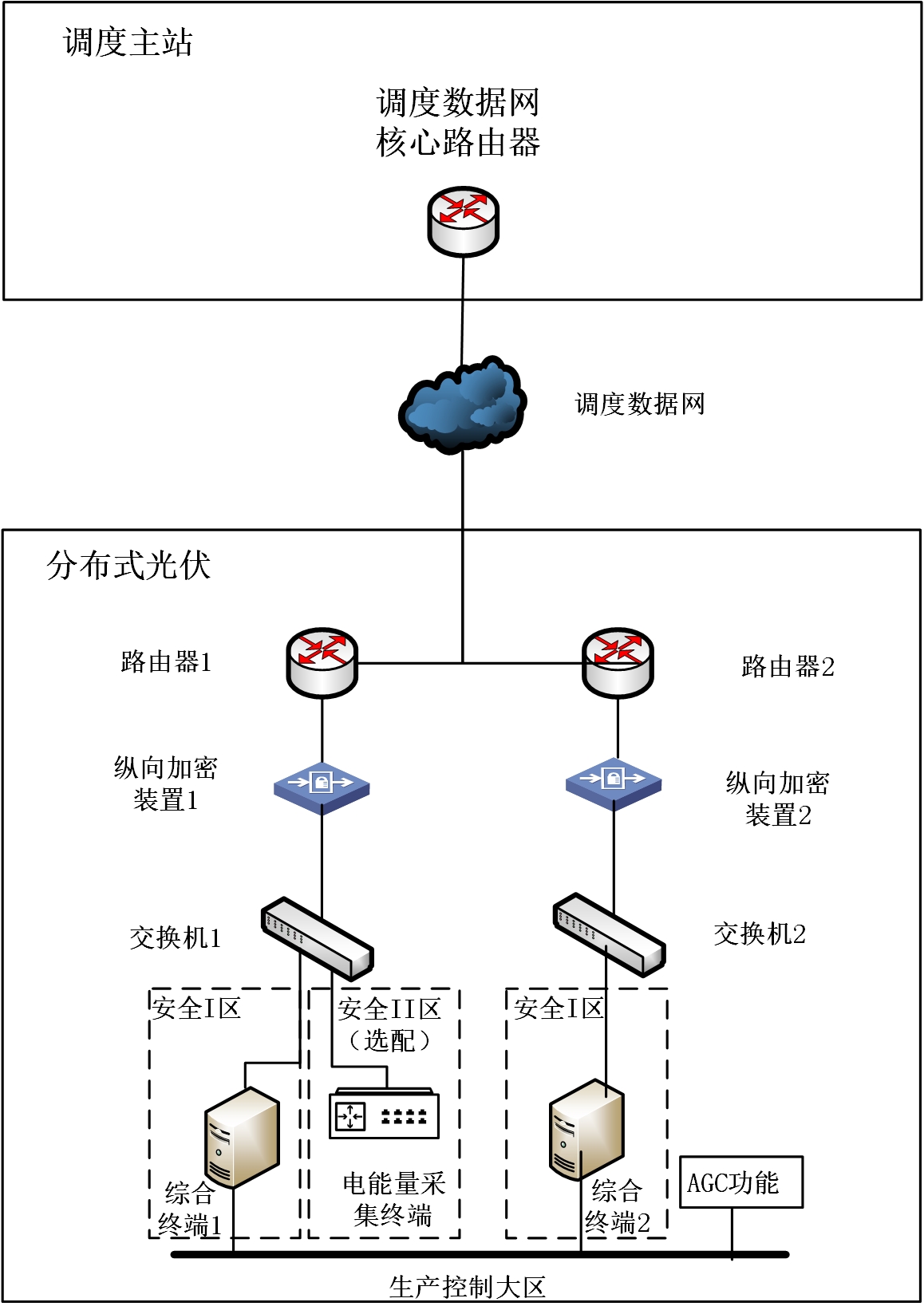

　　地方電廠調度數據網接入典型技術方案如上圖所示，為了方便閱讀，圖中將遠動裝置分別和交換機進行單聯，但在實際應用場景中，遠動裝置是要和兩臺交換機都要連接的，正常使用情況下“一主一備”。

　　調度數據網接入方案設備清單：

（1）綜合終端：具備遠動通信、有功功率控制功能*2臺；

（2）調度數據網設備：路由器*2臺、交換機*2臺、縱向加密*2臺；

（3）網絡安全監測裝置（II 型）：實現廠站服務器、工作站、站控層交換機及安全防護設備等生產控制大區設備的監測*1臺；

（4）電能量采集終端（選配）：滿足電能量采集傳輸要求*1臺。

2、無線網絡接入方案

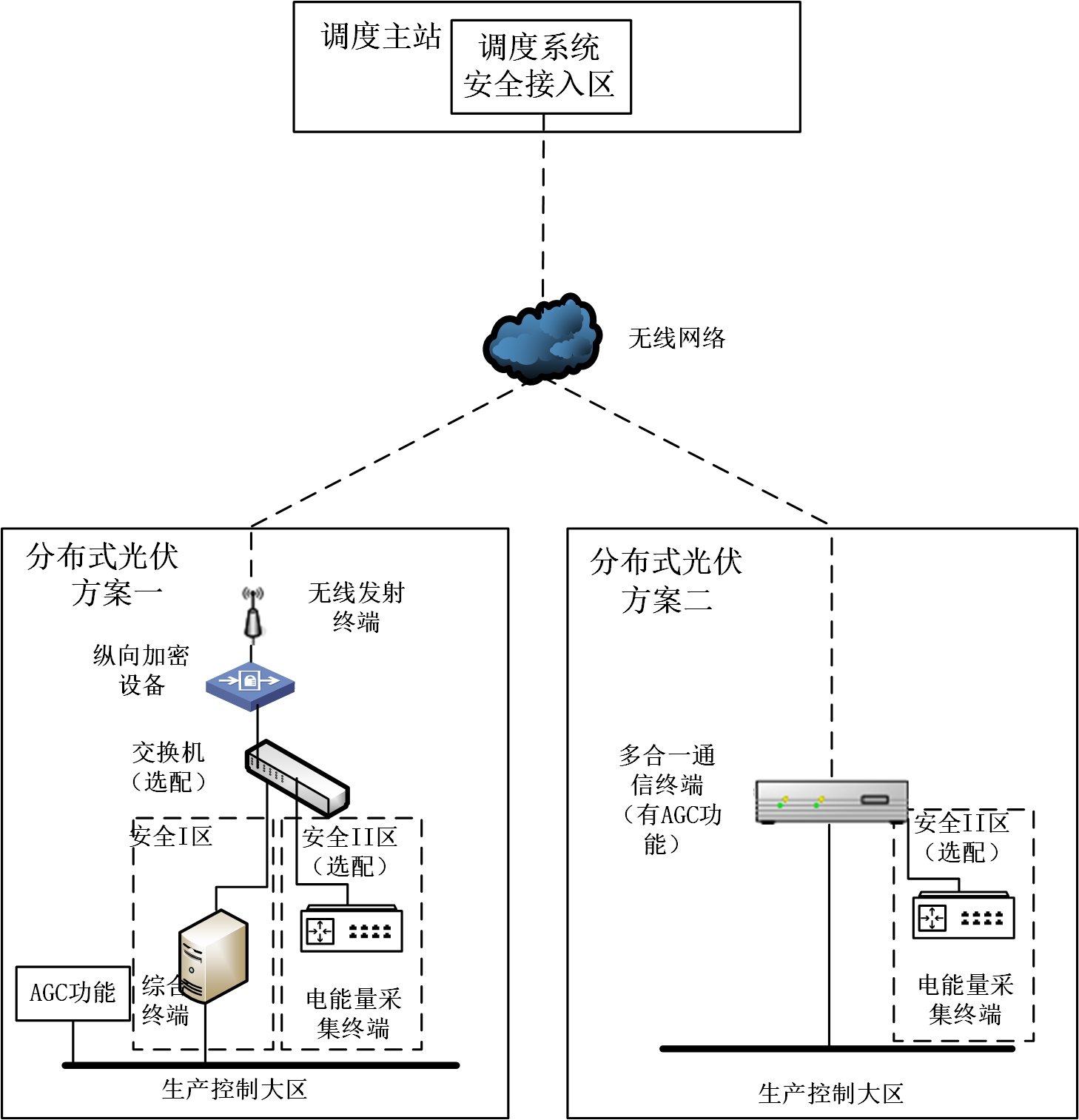

　　以上是分布式光伏無線接入典型技術方案圖，其中交換機為選配，因?yàn)楫?dāng)遠動設備只和縱向加密設備連接時，所需的接口較少，不再需要交換機來進行接口拓展，但調度數據網接入方案中，因?yàn)樗嘘P(guān)鍵設備要求“一主一備”，出現故障時能進行切換，所以各設備之間的接口需求量大，交換機為必選項。

　　當電廠不具備調度數據網接入條件時，可采用無線接入的方式。無線接入不需要光纖和有線網絡，對于比較偏遠地區來說建設成本會低很多，對現場設施要求低，只要有網絡信號的地方就能使用。

方案一：配備二合一終端

　　分布式光伏無線接入技術方案的本質是解決網絡傳輸問題，因此可以將調度數據網中的有線網絡傳輸替換為無線網絡傳輸，目前可選方案是要求綜合終端具備遠動通信、有功功率控制功能。

　　無線網絡接入方案主要配置清單如下：

（1）綜合終端：具備遠動通信、有功功率控制功能*1臺；

（2）網絡及安全設備：無線發射終端*1臺、縱向加密設備*1臺；

（3）交換機（選配）：二層交換機*1臺；

（4）電能量采集終端（選配）：滿足電能量采集傳輸要求*1臺。

　　鑒于目前設備無論是穩定性還是功能適配性都在不斷增強，為了適應整個行業發展需要，我公司現研發了多合一5G通信終端，能同時實現5G通信、縱向加密、遠動傳輸?shù)裙δ?，整體方案替換更加便捷，能夠大大降低維護成本和替換成本，給地方電廠及分布式光伏并網接入提供了一種新的選擇。

　　方案一的融合終端集成了兩項功能，其他關鍵設備還是需要提供。在實際操作作業中，可采用多合一5G通信終端，最終實現四合一功能，極大降低維護成本和更換成本，即下述方案二。

方案二：配備多合一通信終端

（1）多合一通信終端（有AGC功能）：實現無線通信、數據加密、遠動傳輸?shù)裙δ?1臺；

（2）電能量采集終端（選配）：滿足電能量采集傳輸要求*1臺。

注：若分布式光伏已具備AGC功能，方案一和二可以不再考慮部署AGC功能。

說明：10千伏及以上分布式光伏接入方案原理與《地方電廠接入方案》類似，相同內容不再贅述。

說明：《整縣光伏可觀可測可控可調-建設方案》、《地方電廠分布式光伏并網接入-技術方案》、《10千伏及以上分布式光伏接入-技術方案》、《低壓（380V/220V）分布式光伏接入－技術方案》幾個方案為成體系方案，請結合閱讀。
